Page 237 - Дисертація ГРЕДІЛЬ_ФМІ

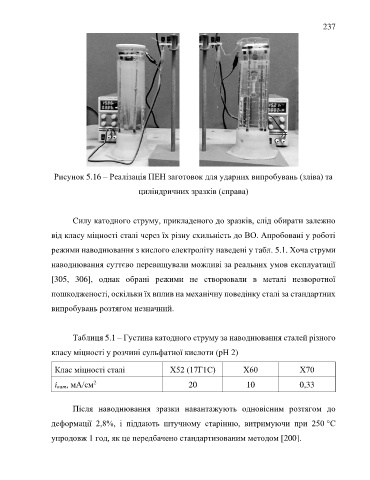

237

Рисунок 5.16 – Реалізація ПЕН заготовок для ударних випробувань (зліва) та

циліндричних зразків (справа)

Силу катодного струму, прикладеного до зразків, слід обирати залежно

від класу міцності сталі через їх різну схильність до ВО. Апробовані у роботі
режими наводнювання з кислого електроліту наведені у табл. 5.1. Хоча струми

наводнювання суттєво перевищували можливі за реальних умов експлуатації

[305, 306], однак обрані режими не створювали в металі незворотної

пошкодженості, оскільки їх вплив на механічну поведінку сталі за стандартних

випробувань розтягом незначний.

Таблиця 5.1 – Густина катодного струму за наводнювання сталей різного

класу міцності у розчині сульфатної кислоти (рН 2)

Клас міцності сталі Х52 (17Г1С) Х60 Х70
2
і кат, мА/см 20 10 0,33

Після наводнювання зразки навантажують одновісним розтягом до

деформації 2,8%, і піддають штучному старінню, витримуючи при 250 °C

упродовж 1 год, як це передбачено стандартизованим методом [200].
