Page 232 - Дисертація ГРЕДІЛЬ_ФМІ

232

Для проведення процедури ДС можна вирізати заготовку, метал якої
після завершення процесу набуває відповідних властивостей, і подальшим її

механічним обробленням виготовляти дослідний зразок. Але найкраще, якщо

геометрія робочої частини заготовки відповідає робочій частині зразка. Тоді

механічне оброблення буде застосовано тільки до неробочих ділянок

заготовки. Однак проведені дослідження свідчать [301, 302], ДС

низьколегованих сталей лише дуже наближено відтворює експлуатаційну

деградацію сталей. Така процедура насамперед занадто інтенсифікує

деформаційне зміцнення, що призводить до перевищення допустимого рівня

відношення параметрів міцності σ 0,2/σ В, а також різкого падіння відносного

видовження, чого не спостерігають для деградованого в експлуатаційних

умовах металу (рис. 5.11).

1,0

3
0,9

P деф / Р вих 0,8 2

0,7

1
0,6

0,5

0 5 10 15
e, %

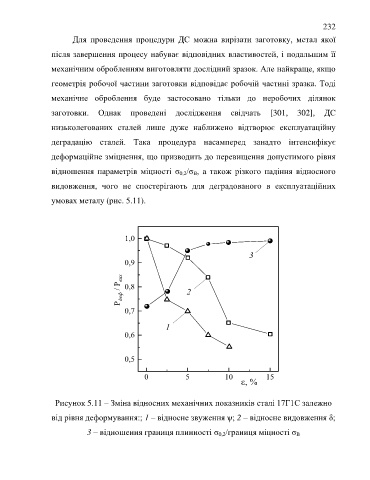

Рисунок 5.11 – Зміна відносних механічних показників сталі 17Г1С залежно

від рівня деформування:; 1 – відносне звуження ψ; 2 – відносне видовження δ;
3 – відношення границя плинності σ 0,2/границя міцності σ B
