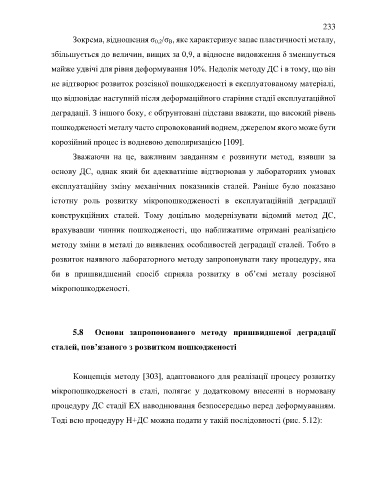

Page 233 - Дисертація ГРЕДІЛЬ_ФМІ
P. 233
233
Зокрема, відношення σ 0,2/σ В, яке характеризує запас пластичності металу,
збільшується до величин, вищих за 0,9, а відносне видовження δ зменшується
майже удвічі для рівня деформування 10%. Недолік методу ДС і в тому, що він
не відтворює розвиток розсіяної пошкодженості в експлуатованому матеріалі,
що відповідає наступній після деформаційного старіння стадії експлуатаційної
деградації. З іншого боку, є обґрунтовані підстави вважати, що високий рівень
пошкодженості металу часто спровокований воднем, джерелом якого може бути
корозійний процес із водневою деполяризацією [109].
Зважаючи на це, важливим завданням є розвинути метод, взявши за
основу ДС, однак який би адекватніше відтворював у лабораторних умовах
експлуатаційну зміну механічних показників сталей. Раніше було показано
істотну роль розвитку мікропошкодженості в експлуатаційній деградації
конструкційних сталей. Тому доцільно модернізувати відомий метод ДС,
врахувавши чинник пошкодженості, що наближатиме отримані реалізацією
методу зміни в металі до виявлених особливостей деградації сталей. Тобто в
розвиток наявного лабораторного методу запропонувати таку процедуру, яка
би в пришвидшений спосіб сприяла розвитку в об’ємі металу розсіяної
мікропошкодженості.
5.8 Основи запропонованого методу пришвидшеної деградації
сталей, пов’язаного з розвитком пошкодженості
Концепція методу [303], адаптованого для реалізації процесу розвитку
мікропошкодженості в сталі, полягає у додатковому внесенні в нормовану
процедуру ДС стадії ЕХ наводнювання безпосередньо перед деформуванням.
Тоді всю процедуру Н+ДС можна подати у такій послідовності (рис. 5.12):
