Page 235 - Дисертація ГРЕДІЛЬ_ФМІ

235
спричиняє інтенсивний розвиток у металі розсіяної пошкодженості, а отже,

суттєве зниження її опору крихкому руйнуванню.

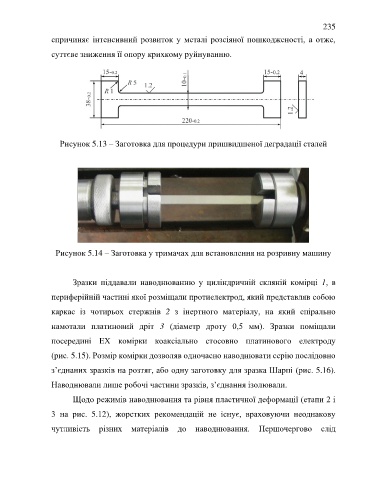

Рисунок 5.13 – Заготовка для процедури пришвидшеної деградації сталей

Рисунок 5.14 – Заготовка у тримачах для встановлення на розривну машину

Зразки піддавали наводнюванню у циліндричній скляній комірці 1, в

периферійній частині якої розміщали протиелектрод, який представляв собою

каркас із чотирьох стержнів 2 з інертного матеріалу, на який спірально

намотали платиновий дріт 3 (діаметр дроту 0,5 мм). Зразки поміщали

посередині ЕХ комірки коаксіально стосовно платинового електроду

(рис. 5.15). Розмір комірки дозволяв одночасно наводнювати серію послідовно

з’єднаних зразків на розтяг, або одну заготовку для зразка Шарпі (рис. 5.16).

Наводнювали лише робочі частини зразків, з’єднання ізолювали.
Щодо режимів наводнювання та рівня пластичної деформації (етапи 2 і

3 на рис. 5.12), жорстких рекомендацій не існує, враховуючи неоднакову

чутливість різних матеріалів до наводнювання. Першочергово слід
