Page 249 - Дисертація ГРЕДІЛЬ_ФМІ

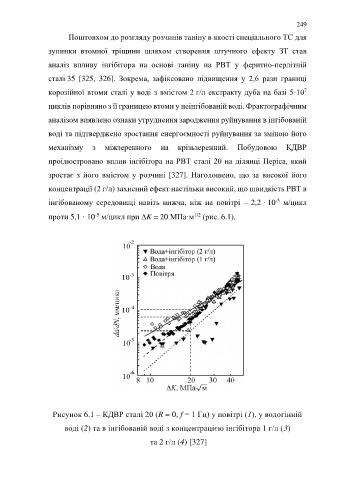

249
Поштовхом до розгляду розчинів таніну в якості спеціального ТС для

зупинки втомної тріщини шляхом створення штучного ефекту ЗТ став

аналіз впливу інгібітора на основі таніну на РВТ у феритно-перлітній

сталі 35 [325, 326]. Зокрема, зафіксовано підвищення у 2,6 рази границі

7
корозійної втоми сталі у воді з вмістом 2 г/л екстракту дуба на базі 5·10
циклів порівняно з її границею втоми у неінгібованій воді. Фрактографічним

аналізом виявлено ознаки утруднення зародження руйнування в інгібованій

воді та підтверджено зростання енергоємності руйнування за зміною його

механізму з міжзеренного на крізьзеренний. Побудовою КДВР

проілюстровано вплив інгібітора на РВТ сталі 20 на ділянці Періса, який

зростає з його вмістом у розчині [327]. Наголошено, що за високої його

концентрації (2 г/л) захисний ефект настільки високий, що швидкість РВТ в

інгібованому середовищі навіть нижча, ніж на повітрі – 2,2 · 10 м/цикл
-5

-5
1/2
проти 5,1 · 10 м/цикл при K = 20 МПа·м (рис. 6.1).

Рисунок 6.1 – КДВР сталі 20 (R = 0, f = 1 Гц) у повітрі (1), у водогінній

воді (2) та в інгібованій воді з концентрацією інгібітора 1 г/л (3)

та 2 г/л (4) [327]
