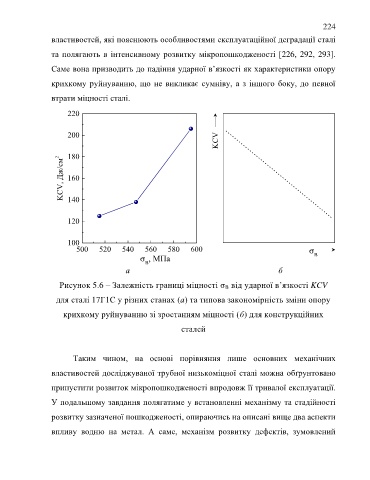

Page 224 - Дисертація ГРЕДІЛЬ_ФМІ

224
властивостей, які пояснюють особливостями експлуатаційної деградації сталі

та полягають в інтенсивному розвитку мікропошкодженості [226, 292, 293].

Саме вона призводить до падіння ударної в’язкості як характеристики опору

крихкому руйнуванню, що не викликає сумніву, а з іншого боку, до певної

втрати міцності сталі.
220

200
KCV

180
KCV, Дж/см 2 160

140

120

100
500 520 540 560 580 600 s
s , МПа B
В
а б

Рисунок 5.6 – Залежність границі міцності σ B від ударної в’язкості KCV

для сталі 17Г1С у різних станах (а) та типова закономірність зміни опору

крихкому руйнуванню зі зростанням міцності (б) для конструкційних

сталей

Таким чином, на основі порівняння лише основних механічних

властивостей досліджуваної трубної низькоміцної сталі можна обґрунтовано

припустити розвиток мікропошкодженості впродовж її тривалої експлуатації.

У подальшому завдання полягатиме у встановленні механізму та стадійності

розвитку зазначеної пошкодженості, опираючись на описані вище два аспекти

впливу водню на метал. А саме, механізм розвитку дефектів, зумовлений
