Page 226 - Дисертація ГРЕДІЛЬ_ФМІ

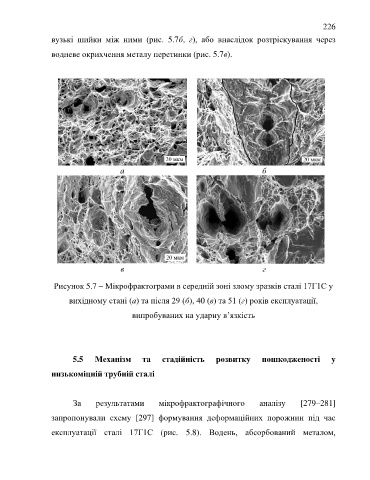

226
вузькі шийки між ними (рис. 5.7б, г), або внаслідок розтріскування через

водневе окрихчення металу перетинки (рис. 5.7в).

а б

в г

Рисунок 5.7 – Мікрофрактограми в середній зоні злому зразків сталі 17Г1С у

вихідному стані (а) та після 29 (б), 40 (в) та 51 (г) років експлуатації,

випробуваних на ударну в’язкість

5.5 Механізм та стадійність розвитку пошкодженості у

низькоміцній трубній сталі

За результатами мікрофрактографічного аналізу [279–281]

запропонували схему [297] формування деформаційних порожнин під час

експлуатації сталі 17Г1С (рис. 5.8). Водень, абсорбований металом,
