Page 223 - Дисертація ГРЕДІЛЬ_ФМІ
P. 223
223
10 -7
6
v, м/цикл 3 5
4
1
2
10 -8
10 20
DK, МПа м 1/2

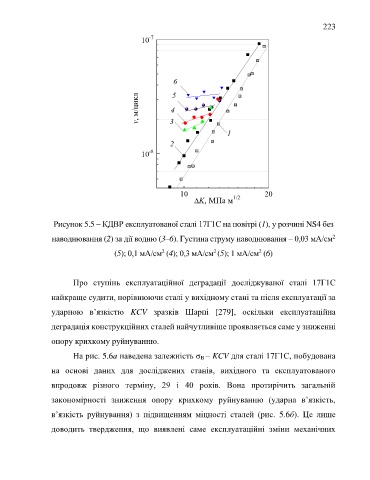

Рисунок 5.5 – КДВР експлуатованої сталі 17Г1С на повітрі (1), у розчині NS4 без
2
наводнювання (2) за дії водню (3–6). Густина струму наводнювання – 0,03 мА/см
2
2
2
(5); 0,1 мА/см (4); 0,3 мА/см (5); 1 мА/см (6)
Про ступінь експлуатаційної деградації досліджуваної сталі 17Г1С
найкраще судити, порівнюючи сталі у вихідному стані та після експлуатації за
ударною в’язкістю KCV зразків Шарпі [279], оскільки експлуатаційна
деградація конструкційних сталей найчутливіше проявляється саме у зниженні
опору крихкому руйнуванню.
На рис. 5.6а наведена залежність σ В – KCV для сталі 17Г1С, побудована
на основі даних для досліджених станів, вихідного та експлуатованого
впродовж різного терміну, 29 і 40 років. Вона протирічить загальній
закономірності зниження опору крихкому руйнуванню (ударна в’язкість,
в’язкість руйнування) з підвищенням міцності сталей (рис. 5.6б). Це лише
доводить твердження, що виявлені саме експлуатаційні зміни механічних
