Page 220 - Дисертація ГРЕДІЛЬ_ФМІ

220
чином, орієнтованість виявлених структурно обумовлених пошкоджень

пов’язана з текстурою, що виникла в осьовому напрямі труби внаслідок

вальцювання сталі. Наслідком цього є ослаблення перерізу труби та,

відповідно, полегшення руйнування.

5.3 Експлуатаційні зміни механічних властивостей сталі 17Г1С

Досліджували сталь 17Г1С (аналог API 5L X52) у вихідному стані та

після 29 та 40 років експлуатації [213, 278, 280, 291], випробовуючи зразки,

вирізані з труб у поздовжньому напрямі, тобто у напрямі осі труби. Рисунок 5.3
ілюструє, як змінилися в часі експлуатації характеристики міцності σ 0,2 та σ B, а

також ударна в’язкість KCV для сталі 17Г1С. Зазначимо чітке зниження

міцності для експлуатованих сталей порівняно зі сталлю у вихідному стані,

значніше для тривалішої експлуатації.

600 600

1 500
500
s 0,2 , s В , МПа м 1/2 400 2 400 KCV, Дж/см 2

300
300

200 200
3

100 100
0 10 20 30 40
Тривалість експлуатації, роки

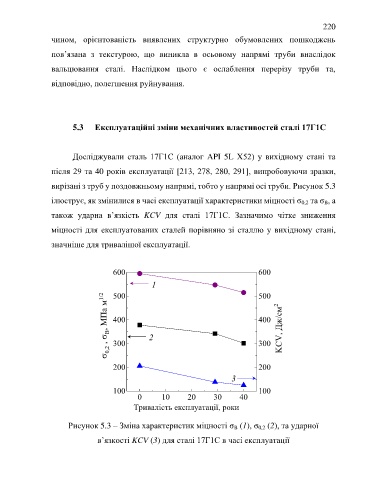

Рисунок 5.3 – Зміна характеристик міцності σ B (1), σ 0,2 (2), та ударної

в’язкості KCV (3) для сталі 17Г1С в часі експлуатації
