Page 217 - Дисертація ГРЕДІЛЬ_ФМІ

217
5.2 Мікроструктурні ознаки експлуатаційної пошкодженості сталі

17Г1С

Дослідили мікроструктуру сталі 17Г1С магістральних труб у вихідному

стані і після 30 років експлуатації [279, 281]. У її структурі спостерігали чіткі
прошарки феритних і перлітних зерен, які зумовили текстуру як в осьовому

(рис.5 1а, в), і в діаметральному (рис. 5.1б, г) перерізах труб. Як спільну ознаку

відзначили полігональну форму феритних зерен у межах доволі широких смуг

(до 30 мкм) та тонші прошарки зерен перліту (до 12 мкм), що розмежовували

смуги фериту.

а б

в г

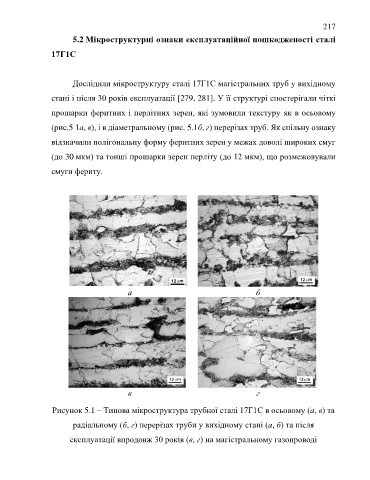

Рисунок 5.1 – Типова мікроструктура трубної сталі 17Г1С в осьовому (а, в) та

радіальному (б, г) перерізах труби у вихідному стані (а, б) та після

експлуатації впродовж 30 років (в, г) на магістральному газопроводі
