211
Порівняли фрактографічні особливості зони докритичного руйнування

зразків експлуатованого металу ЗТВ за випробувань на статичну

тріщиностійкість зразків без витримування та після їх витримування у

газоподібному водні (рис. 4.53). Вже у першому випадку (рис. 4.53а)
спостерігали крихкий злом, який мав ознаки і крізь-, і міжзеренного

руйнування, з переважанням крізьзеренного відколу. Такий характер

статичного руйнування розпочинався безпосередньо від вершини утомної

тріщини. Витримування зразка експлуатованого металу ЗТВ у газоподібному

водні дещо змінило механізм його руйнування (рис. 4.53б). Очевидною стала

ключова роль неметалевих включень в його додатковому окрихченні.

а б

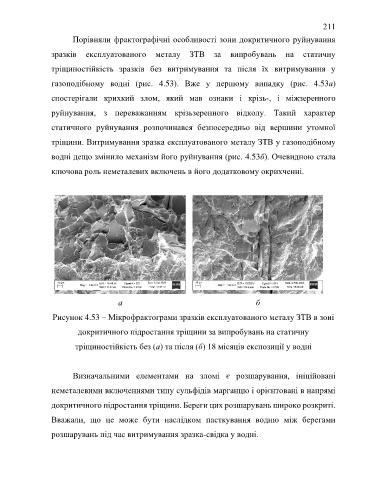

Рисунок 4.53 – Мікрофрактограми зразків експлуатованого металу ЗТВ в зоні

докритичного підростання тріщини за випробувань на статичну

тріщиностійкість без (а) та після (б) 18 місяців експозиції у водні

Визначальними елементами на зломі є розшарування, ініційовані

неметалевими включеннями типу сульфідів марганцю і орієнтовані в напрямі
докритичного підростання тріщини. Береги цих розшарувань широко розкриті.

Вважали, що це може бути наслідком пасткування водню між берегами

розшарувань під час витримування зразка-свідка у водні.
