210
4.8.2 Особливості руйнування експлуатованого основного металу та

зони термічного впливу після 18 місяців експозиції у газоподібному водні

Мікрофрактографічний аналіз після випробувань на тріщиностійкість

провели для зразків ОМ та ЗТВ, які дочасно крихко зруйнувалися під час

активного навантаження триточковим згином. Аналізували зону приросту

тріщини після лінії фронту втомної тріщини. Встановили, що внаслідок

витримування зразків-свідків з експлуатованого ОМ у водні характер їх

мікроруйнування змінився з в’язкого ямкового на крихкий, в основному

міжзеренний, зі значним вторинним розтріскуванням уздовж меж зерен (рис.

4.52).

а б

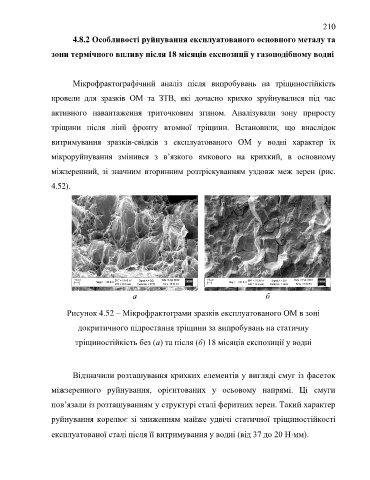

Рисунок 4.52 – Мікрофрактограми зразків експлуатованого ОМ в зоні

докритичного підростання тріщини за випробувань на статичну

тріщиностійкість без (а) та після (б) 18 місяців експозиції у водні

Відзначили розташування крихких елементів у вигляді смуг із фасеток

міжзеренного руйнування, орієнтованих у осьовому напрямі. Ці смуги

пов’язали із розташуванням у структурі сталі феритних зерен. Такий характер

руйнування корелює зі зниженням майже удвічі статичної тріщиностійкості

експлуатованої сталі після її витримування у водні (від 37 до 20 Нмм).
