205
Експозиція у водні відобразилось і на показниках тріщиностійкості сталі

трубопроводу (рис. 4.47). При цьому не виявлено зміни опору росту тріщини

для вихідного стану як ОМ, так і ЗЗ, на відміну від впливу ПЕН. Водночас для

експлуатованого матеріалу втрата опору крихкому руйнуванню за показником

K IC(J) суттєва і навіть сумірна з впливом ПЕН.

150
Основний метал Зварне з'єднання
Вихідний Експлуат. Вихідний Експлуат.
120 J K IC
J IC , Н мм; K IC (J), МПа м 1/2 90
IC

60

30

0
0 18 0 18 0 18 0 18
Експозиція у водні, місяці

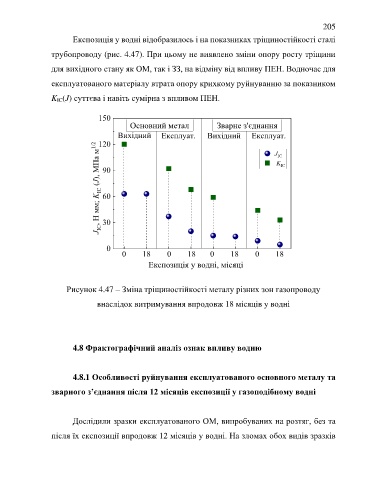

Рисунок 4.47 – Зміна тріщиностійкості металу різних зон газопроводу

внаслідок витримування впродовж 18 місяців у водні

4.8 Фрактографічний аналіз ознак впливу водню

4.8.1 Особливості руйнування експлуатованого основного металу та

зварного з’єднання після 12 місяців експозиції у газоподібному водні

Дослідили зразки експлуатованого ОМ, випробуваних на розтяг, без та

після їх експозиції впродовж 12 місяців у водні. На зломах обох видів зразків
