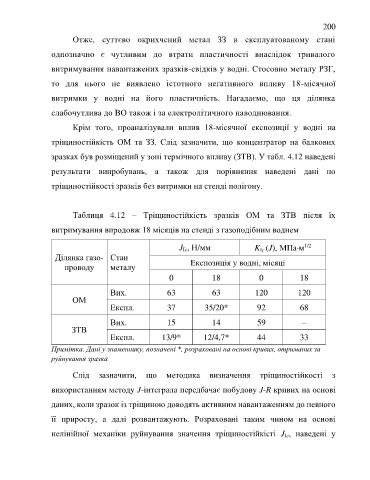

Page 200 - Дисертація ГРЕДІЛЬ_ФМІ

200
Отже, суттєво окрихчений метал ЗЗ в експлуатованому стані

однозначно є чутливим до втрати пластичності внаслідок тривалого

витримування навантажених зразків-свідків у водні. Стосовно металу РЗГ,

то для нього не виявлено істотного негативного впливу 18-місячної

витримки у водні на його пластичність. Нагадаємо, що ця ділянка

слабочутлива до ВО також і за електролітичного наводнювання.
Крім того, проаналізували вплив 18-місячної експозиції у водні на

тріщиностійкість ОМ та ЗЗ. Слід зазначити, що концентратор на балкових

зразках був розміщений у зоні термічного впливу (ЗТВ). У табл. 4.12 наведені

результати випробувань, а також для порівняння наведені дані по

тріщиностійкості зразків без витримки на стенді полігону.

Таблиця 4.12 – Тріщиностійкість зразків ОМ та ЗТВ після їх

витримування впродовж 18 місяців на стенді з газоподібним воднем

J Іс, Н/мм K Іc (J), МПам 1/2
Ділянка газо- Стан
Експозиція у водні, місяці
проводу металу
0 18 0 18

Вих. 63 63 120 120
ОМ
Експл. 37 35/20* 92 68

Вих. 15 14 59 –
ЗТВ
Експл. 13/9* 12/4,7* 44 33
Примітка. Дані у знаменнику, позначені *, розраховані на основі кривих, отриманих за
руйнування зразка

Слід зазначити, що методика визначення тріщиностійкості з

використанням методу J-інтеграла передбачає побудову J-R кривих на основі

даних, коли зразок із тріщиною доводять активним навантаженням до певного

її приросту, а далі розвантажують. Розраховані таким чином на основі

нелінійної механіки руйнування значення тріщиностійкісті J Іс, наведені у
