Page 195 - Дисертація ГРЕДІЛЬ_ФМІ

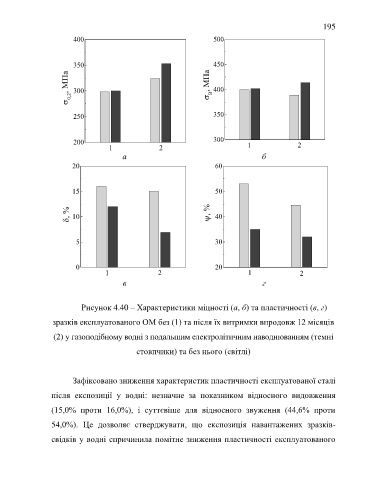

195
400 500

350 450

s 0,2 , МПа 300 s B , МПа 400

250 350

200 300 1 2
1 2
а б
20 60

15 50

d, % 10 y, % 40

5 30

0 20
1 2 1 2

в г

Рисунок 4.40 – Характеристики міцності (а, б) та пластичності (в, г)
зразків експлуатованого ОМ без (1) та після їх витримки впродовж 12 місяців

(2) у газоподібному водні з подальшим електролітичним наводнюванням (темні

стовпчики) та без нього (світлі)

Зафіксовано зниження характеристик пластичності експлуатованої сталі
після експозиції у водні: незначне за показником відносного видовження

(15,0% проти 16,0%), і суттєвіше для відносного звуження (44,6% проти

54,0%). Це дозволяє стверджувати, що експозиція навантажених зразків-

свідків у водні спричинила помітне зниження пластичності експлуатованого
