191
дослідної труби з газоподібним воднем на стенді полігону, одразу помістили у

дюар з рідким азотом для запобігання десорбції водню. Доставивши

охолоджені зразки до лабораторії, їх почергово виймали з дюара, та за

досягнення додатньої температури зразків розпочинали процедуру їх

електролітичного наводнювання.
400 500

350 450
s 0,2 , МПа 300 s B , МПа 400

250 350

200 300
1 2 1 2
а б
8 40

6 30

d, % 4 y, % 20

2 10

0 0
1 2 1 2

в г

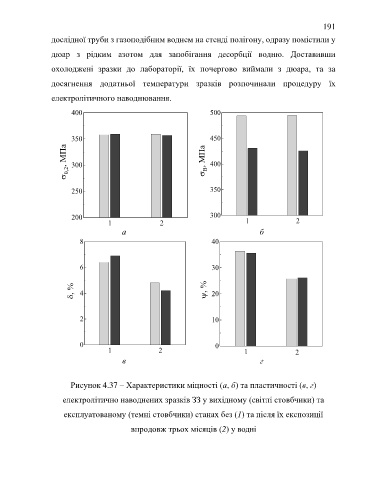

Рисунок 4.37 – Характеристики міцності (а, б) та пластичності (в, г)

електролітично наводнених зразків ЗЗ у вихідному (світлі стовбчики) та
експлуатованому (темні стовбчики) станах без (1) та після їх експозиції

впродовж трьох місяців (2) у водні
