Page 193 - Дисертація ГРЕДІЛЬ_ФМІ

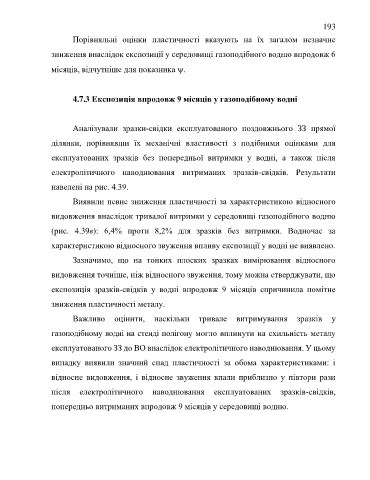

193
Порівняльні оцінки пластичності вказують на їх загалом незначне

зниження внаслідок експозиції у середовищі газоподібного водню впродовж 6

місяців, відчутніше для показника y.

4.7.3 Експозиція впродовж 9 місяців у газоподібному водні

Аналізували зразки-свідки експлуатованого поздовжнього ЗЗ прямої
ділянки, порівнявши їх механічні властивості з подібними оцінками для

експлуатованих зразків без попередньої витримки у водні, а також після
електролітичного наводнювання витриманих зразків-свідків. Результати

навелені на рис. 4.39.

Виявили певне зниження пластичності за характеристикою відносного

видовження внаслідок тривалої витримки у середовищі газоподібного водню

(рис. 4.39в): 6,4% проти 8,2% для зразків без витримки. Водночас за

характеристикою відносного звуження впливу експозиції у водні не виявлено.

Зазначимо, що на тонких плоских зразках вимірювання відносного

видовження точніше, ніж відносного звуження, тому можна стверджувати, що

експозиція зразків-свідків у водні впродовж 9 місяців спричинила помітне

зниження пластичності металу.

Важливо оцінити, наскільки тривале витримування зразків у

газоподібному водні на стенді полігону могло вплинути на схильність металу

експлуатованого ЗЗ до ВО внаслідок електролітичного наводнювання. У цьому

випадку виявили значний спад пластичності за обома характеристиками: і

відносне видовження, і відносне звуження впали приблизно у півтори рази

після електролітичного наводнювання експлуатованих зразків-свідків,

попередньо витриманих впродовж 9 місяців у середовищі водню.
