Page 190 - Дисертація ГРЕДІЛЬ_ФМІ

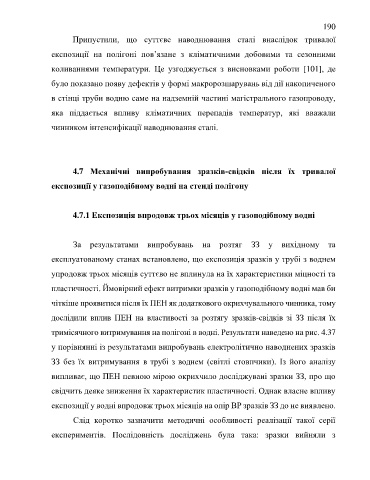

190
Припустили, що суттєве наводнювання сталі внаслідок тривалої

експозиції на полігоні пов’язане з кліматичними добовими та сезонними

коливаннями температури. Це узгоджується з висновками роботи [101], де
було показано появу дефектів у формі макророзшарувань від дії накопиченого

в стінці труби водню саме на надземній частині магістрального газопроводу,

яка піддається впливу кліматичних перепадів температур, які вважали

чинником інтенсифікації наводнювання сталі.

4.7 Механічні випробування зразків-свідків після їх тривалої

експозиції у газоподібному водні на стенді полігону

4.7.1 Експозиція впродовж трьох місяців у газоподібному водні

За результатами випробувань на розтяг ЗЗ у вихідному та

експлуатованому станах встановлено, що експозиція зразків у трубі з воднем

упродовж трьох місяців суттєво не вплинула на їх характеристики міцності та
пластичності. Ймовірний ефект витримки зразків у газоподібному водні мав би

чіткіше проявитися після їх ПЕН як додаткового окрихчувального чинника, тому
дослідили вплив ПЕН на властивості за розтягу зразків-свідків зі ЗЗ після їх

тримісячного витримування на полігоні в водні. Результати наведено на рис. 4.37
у порівнянні із результатами випробувань електролітично наводнених зразків

ЗЗ без їх витримування в трубі з воднем (світлі стовпчики). Із його аналізу

випливає, що ПЕН певною мірою окрихчило досліджувані зразки ЗЗ, про що

свідчить деяке зниження їх характеристик пластичності. Однак власне впливу

експозиції у водні впродовж трьох місяців на опір ВР зразків ЗЗ до не виявлено.

Слід коротко зазначити методичні особливості реалізації такої серії

експериментів. Послідовність досліджень була така: зразки вийняли з
