Таблиця 4.11 – Вміст водню у сталі ВСт3пс та ЗЗ дослідних труб після

експозиції тривалістю  у газоподібному водні

№ з/п Фрагмент труби Стан металу , місяці С н, ppm

1 Вихідний 0,78
ОМ 12
2 Експлуатований 1,34

3 Вихідний 3 0,64

4 ЗЗ 9 0,25
Експлуатований
5 12 0,36

6 РЗГ Експлуатований 12 0,88

Узагальнивши отримані дані (рис. 4.36), чітко прослідковується

тенденція до зростання концентрації водню зі збільшенням тривалості

експозиції на стенді для усіх досліджених фрагментів труб.

ОМ ЗЗ РЗГ
1,6
ВС ЕС BС ЕС BС ЕС

1,2

С Н , ppm 0,8

0,4

0,0
0 12 0 12 0 3 0 9 12 0 0 12
Тривалість експозиції у водні, місяці

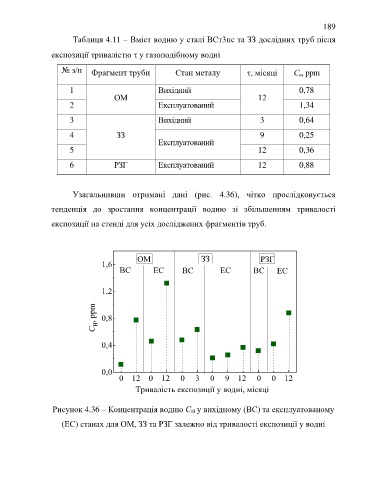

Рисунок 4.36 – Концентрація водню С Н у вихідному (ВС) та експлуатованому

(ЕС) станах для ОМ, ЗЗ та РЗГ залежно від тривалості експозиції у водні
