Page 197 - Дисертація ГРЕДІЛЬ_ФМІ

197
400 500

350 450
s 0,2 , МПа 300 s B , МПа 400

250 350

200 300
1 2 1 2
а б
12 50

40
9

d, % 6 y, % 30

20

3
10

0 0
1 2 1 2
в г

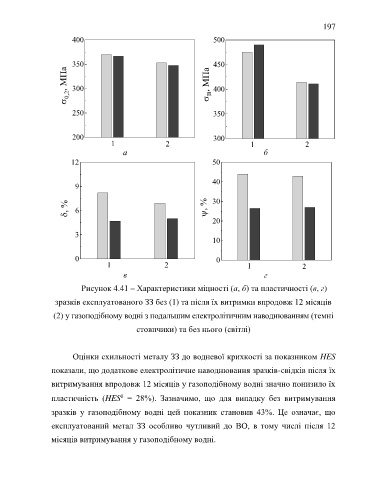

Рисунок 4.41 – Характеристики міцності (а, б) та пластичності (в, г)
зразків експлуатованого ЗЗ без (1) та після їх витримки впродовж 12 місяців

(2) у газоподібному водні з подальшим електролітичним наводнюванням (темні

стовпчики) та без нього (світлі)

Оцінки схильності металу ЗЗ до водневої крихкості за показником HES
показали, що додаткове електролітичне наводнювання зразків-свідків після їх

витримування впродовж 12 місяців у газоподібному водні значно понизило їх

d
пластичність (HES = 28%). Зазначимо, що для випадку без витримування
зразків у газоподібному водні цей показник становив 43%. Це означає, що

експлуатований метал ЗЗ особливо чутливий до ВО, в тому числі після 12

місяців витримування у газоподібному водні.
