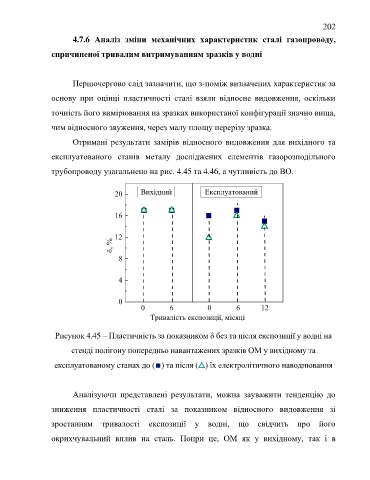

Page 202 - Дисертація ГРЕДІЛЬ_ФМІ

202

4.7.6 Аналіз зміни механічних характеристик сталі газопроводу,
спричиненої тривалим витримуванням зразків у водні

Першочергово слід зазначити, що з-поміж визначених характеристик за

основу при оцінці пластичності сталі взяли відносне видовження, оскільки

точність його вимірювання на зразках використаної конфігурації значно вища,

чим відносного звуження, через малу площу перерізу зразка.
Отримані результати замірів відносного видовження для вихідного та

експлуатованого станів металу досліджених елементів газорозподільного

трубопроводу узагальнено на рис. 4.45 та 4.46, а чутливість до ВО.

20 Вихідний Експлуатований

16

12
d, %

8

4

0
0 6 0 6 12
Тривалість експозиції, місяці

Рисунок 4.45 – Пластичність за показником δ без та після експозиції у водні на

стенді полігону попередньо навантажених зразків ОМ у вихідному та

експлуатованому станах до (∎) та після (△) їх електролітичного наводнювання

Аналізуючи представлені результати, можна зауважити тенденцію до

зниження пластичності сталі за показником відносного видовження зі

зростанням тривалості експозиції у водні, що свідчить про його

окрихчувальний вплив на сталь. Попри це, ОМ як у вихідному, так і в
