Page 206 - Дисертація ГРЕДІЛЬ_ФМІ

206
спостерігали стрічки з неметалевих включень, витягнених уздовж напряму

вальцювання. Проте на зломі сталі без витримування на стенді полігону ці

включення виходили на поверхню злому внаслідок суттєвого витягування

перетинок між суміжними дефектами аж до їх руйнування (рис. 4.48а).
Водночас на зломі витриманого у водні зразка спостерігали плиткі округлі

ділянки поширення руйнування навсібіч від неметалевих включень,

відшарованих (можливо, впродовж експлуатації сталі на газогоні) від матриці

(рис. 4.48б), що нормально орієнтовані до зовнішнього навантаження.

а б

в г

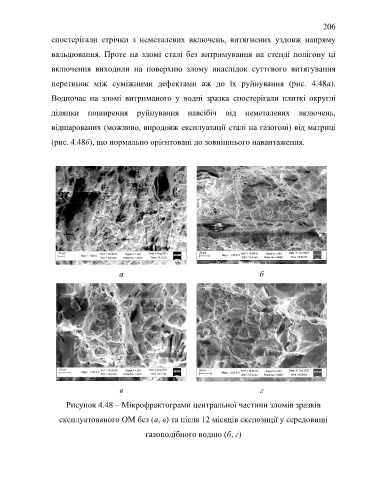

Рисунок 4.48 – Мікрофрактограми центральної частини зломів зразків

експлуатованого ОМ без (а, в) та після 12 місяців експозиції у середовищі

газоподібного водню (б, г)
