Page 203 - Дисертація ГРЕДІЛЬ_ФМІ

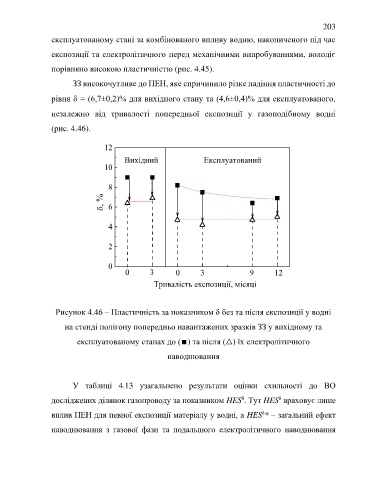

203
експлуатованому стані за комбінованого впливу водню, накопиченого під час

експозиції та електролітичного перед механічними випробуваннями, володіє

порівняно високою пластичністю (рис. 4.45).
ЗЗ високочутливе до ПЕН, яке спричинило різке падіння пластичності до

рівня d = (6,7±0,2)% для вихідного стану та (4,6±0,4)% для експлуатованого,

незалежно від тривалості попередньої експозиції у газоподібному водні

(рис. 4.46).

12
Вихідний Експлуатований
10

8
d, % 6

4

2

0
0 3 0 3 9 12

Тривалість експозиції, місяці

Рисунок 4.46 – Пластичність за показником δ без та після експозиції у водні

на стенді полігону попередньо навантажених зразків ЗЗ у вихідному та

експлуатованому станах до (∎) та після (△) їх електролітичного

наводнювання

У таблиці 4.13 узагальнено результати оцінки схильності до ВО

δ
δ
досліджених ділянок газопроводу за показником HES . Тут HES враховує лише
δ
вплив ПЕН для певної експозиції матеріалу у водні, а HES * – загальний ефект
наводнювання з газової фази та подальшого електролітичного наводнювання
