204
(тобто віднесене до δ без наводнювання і без витримування). Експлуатований

метал, який не піддавали експозиції у газоподібному водні, схильніший до ВО за

δ
показником HES порівняно з металом, витриманим у водні впродовж тривалого
δ
часу (9–12 місяців). Зокрема, HES становить 26% та 7% для експлуатованого ОМ

без та після 12-місячного витримування у водні, відповідно.

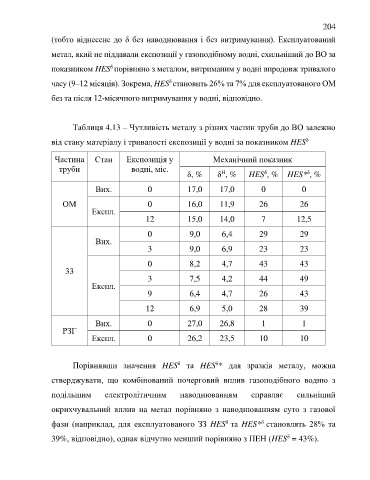

Таблиця 4.13 – Чутливість металу з різних частин труби до ВО залежно

δ
від стану матеріалу і тривалості експозиції у водні за показником HES

Частина Стан Експозиція у Механічний показник
труби водні, міс. δ δ
H
δ, % δ , % HES , % HES* , %
Вих. 0 17,0 17,0 0 0

ОМ 0 16,0 11,9 26 26
Експл.
12 15,0 14,0 7 12,5

0 9,0 6,4 29 29
Вих.
3 9,0 6,9 23 23

0 8,2 4,7 43 43
33
3 7,5 4,2 44 49
Експл.
9 6,4 4,7 26 43

12 6,9 5,0 28 39

Вих. 0 27,0 26,8 1 1
РЗГ
Експл. 0 26,2 23,5 10 10

δ
δ
Порівнявши значення HES та HES * для зразків металу, можна
стверджувати, що комбінований почерговий вплив газоподібного водню з

подільшим електролітичним наводнюванням справляє сильніший

окрихчувальний вплив на метал порівняно з наводнюванням суто з газової

δ
δ
фази (наприклад, для експлуатованого ЗЗ HES та HES* становлять 28% та
δ
39%, відповідно), однак відчутно менший порівняно з ПЕН (HES = 43%).
