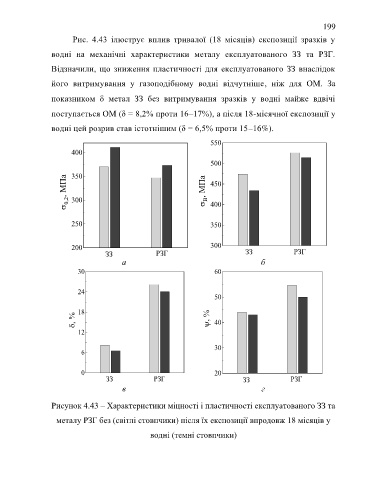

Page 199 - Дисертація ГРЕДІЛЬ_ФМІ

199
Рис. 4.43 ілюструє вплив тривалої (18 місяців) експозиції зразків у

водні на механічні характеристики металу експлуатованого ЗЗ та РЗГ.

Відзначили, що зниження пластичності для експлуатованого ЗЗ внаслідок

його витримування у газоподібному водні відчутніше, ніж для ОМ. За

показником d метал ЗЗ без витримування зразків у водні майже вдвічі

поступається ОМ (δ = 8,2% проти 16–17%), а після 18-місячної експозиції у

водні цей розрив став істотнішим (δ = 6,5% проти 15–16%).

550
400

500

350
s 0,2 , МПа 300 s B , МПа 450

400

250 350

200 300
ЗЗ РЗГ ЗЗ РЗГ
а б
30 60

24
50

18
d, % y, % 40

12

30
6

0 20
ЗЗ РЗГ ЗЗ РЗГ

в г

Рисунок 4.43 – Характеристики міцності і пластичності експлуатованого ЗЗ та

металу РЗГ без (світлі стовпчики) після їх експозиції впродовж 18 місяців у

водні (темні стовпчики)
