Page 297 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

297

Фаза a b ПГ %

-Fe(Cr) ферит 2,9439(6) 2,9439(6) 2,9439(6) Im3m 13
-Fe(Cr) 2,8781(4) 2,8781(4) 2,8781(4) Im3m 67
Fe(Cr) 2B 5,1607(5) 5,1607(5) 4,2979(4) I4/mcm 20

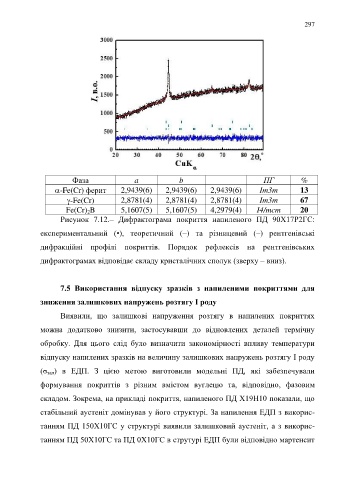

Рисунок 7.12.– Дифрактограма покриття напиленого ПД 90Х17Р2ГС:

експериментальний (•), теоретичний (–) та різницевий (–) рентгенівські

дифракційні профілі покриттів. Порядок рефлексів на рентгенівських

дифрактограмах відповідає складу кристалічних сполук (зверху – вниз).

7.5 Використання відпуску зразків з напиленими покриттями для

зниження залишкових напружень розтягу І роду

Виявили, що залишкові напруження розтягу в напилених покриттях

можна додатково знизити, застосувавши до відновлених деталей термічну

обробку. Для цього слід було визначити закономірності впливу температури

відпуску напилених зразків на величину залишкових напружень розтягу І роду

(σ зал) в ЕДП. З цією метою виготовили модельні ПД, які забезпечували

формування покриттів з різним вмістом вуглецю та, відповідно, фазовим

складом. Зокрема, на прикладі покриття, напиленого ПД Х19Н10 показали, що

стабільний аустеніт домінував у його структурі. За напилення ЕДП з викорис-

танням ПД 150Х10ГС у структурі виявили залишковий аустеніт, а з викорис-

танням ПД 50Х10ГС та ПД 0Х10ГС в струтурі ЕДП були відповідно мартенсит
