Page 293 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

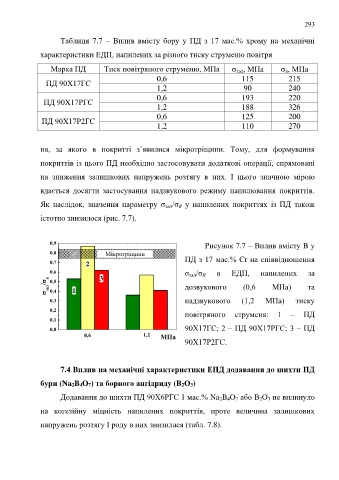

293

Таблиця 7.7 – Вплив вмісту бору у ПД з 17 мас.% хрому на механічні

характеристики ЕДП, напилених за різного тиску струменю повітря

Марка ПД Тиск повітряного струменю, МПа  зал, МПа  в, МПа
0,6 115 215
ПД 90Х17ГС
1,2 90 240
0,6 193 220
ПД 90Х17РГС
1,2 188 326
0,6 125 200
ПД 90Х17Р2ГС
1,2 110 270

ня, за якого в покритті з’явилися мікротріщини. Тому, для формування

покриттів із цього ПД необхідно застосовувати додаткові операції, спрямовані

на зниження залишкових напружень розтягу в них. І цього значною мірою

вдається досягти застосування надзвукового режиму напилювання покриттів.

Як наслідок, значення параметру σ зал/σ В у напилених покриттях із ПД також

істотно знизилося (рис. 7.7).

0,9 Рисунок 7.7 – Вплив вмісту B у
0,8 Мікротріщини
0,7 2 ПД з 17 мас.% Cr на співвідношення
0,6 3 σ зал/σ В в ЕДП, напилених за
 зал / в 0,5 1 дозвукового (0,6 МПа) та
0,4
0,3 надзвукового (1,2 МПа) тиску
0,2
повітряного струменя: 1 – ПД
0,1
0,0 90Х17ГС; 2 – ПД 90Х17РГС; 3 – ПД
0,6 1,2 МПа
90Х17Р2ГС.

7.4 Вплив на механічні характеристики ЕПД додавання до шихти ПД

бури (Na2B4O7) та борного ангідриду (В2О3)

Додавання до шихти ПД 90Х6РГС 1 мас.% Na 2B 4O 7 або В 2О 3 не вплинуло

на когезійну міцність напилених покриттів, проте величина залишкових

напружень розтягу І роду в них знизилася (табл. 7.8).
