Page 289 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

289

напилювання у дозвуковому режимі. Із застосуванням надзвукового режиму

напилювання когезійну міцність ЕДП з ПД із високим вмістом хрому вдалося

підвищити ще відчутніше (аж до 326 МПа, табл. 7.3).

0,9

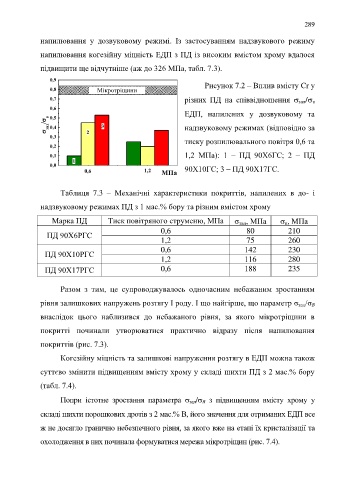

Рисунок 7.2 – Вплив вмісту Cr у
0,8 Мікротріщини
0,7 різних ПД на співвідношення  зал/ в
0,6
ЕДП, напилених у дозвуковому та
0,5
 зал / в 0,4 3 надзвуковому режимах (відповідно за

0,3 2
тиску розпилювального повітря 0,6 та
0,2
0,1 1,2 МПа): 1 – ПД 90Х6ГС; 2 – ПД
1
0,0
0,6 1,2 МПа 90Х10ГС; 3 – ПД 90Х17ГС.

Таблиця 7.3 – Механічні характеристики покриттів, напилених в до- і

надзвуковому режимах ПД з 1 мас.% бору та різним вмістом хрому
Марка ПД Тиск повітряного струменю, МПа  зал, МПа  в, МПа

0,6 80 210
ПД 90Х6РГС
1,2 75 260
0,6 142 230
ПД 90Х10РГС
1,2 116 280
ПД 90Х17РГС 0,6 188 235

Разом з тим, це супроводжувалось одночасним небажаним зростанням

рівня залишкових напружень розтягу І роду. І що найгірше, що параметр σ зал/σ В

внаслідок цього наблизився до небажаного рівня, за якого мікротріщини в

покритті починали утворюватися практично відразу після напилювання
покриттів (рис. 7.3).

Когезійну міцність та залишкові напруження розтягу в ЕДП можна також
суттєво змінити підвищенням вмісту хрому у складі шихти ПД з 2 мас.% бору

(табл. 7.4).

Попри істотне зростання параметра  зал/ В з підвищенням вмісту хрому у

складі шихти порошкових дротів з 2 мас.% B, його значення для отриманих ЕДП все

ж не досягло гранично небезпечного рівня, за якого вже на етапі їх кристалізації та

охолодження в них починала формуватися мережа мікротріщин (рис. 7.4).
