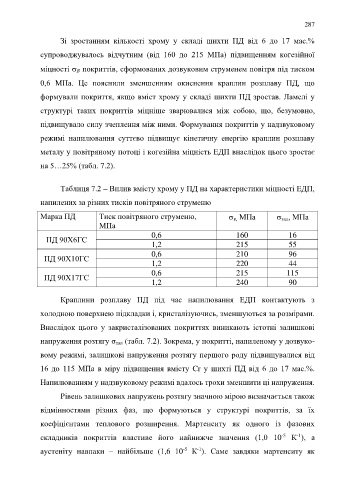

Page 287 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

287

Зі зростанням кількості хрому у складі шихти ПД від 6 до 17 мас.%

супроводжувалось відчутним (від 160 до 215 МПа) підвищенням когезійної

міцності  В покриттів, сформованих дозвуковим струменем повітря під тиском

0,6 МПа. Це пояснили зменшенням окиснення краплин розплаву ПД, що

формували покриття, якщо вміст хрому у складі шихти ПД зростав. Ламелі у

структурі таких покриттів міцніше зварювалися між собою, що, безумовно,

підвищувало силу зчеплення між ними. Формування покриттів у надзвуковому

режимі напилювання суттєво підвищує кінетичну енергію краплин розплаву

металу у повітряному потоці і когезійна міцність ЕДП внаслідок цього зростає

на 5…25% (табл. 7.2).

Таблиця 7.2 – Вплив вмісту хрому у ПД на характеристики міцності ЕДП,

напилених за різних тисків повітряного струменю

Марка ПД Тиск повітряного струменю,  в, МПа  зал, МПа
МПа
0,6 160 16
ПД 90Х6ГС
1,2 215 55
0,6 210 96
ПД 90Х10ГС
1,2 220 44
0,6 215 115
ПД 90Х17ГС
1,2 240 90

Краплини розплаву ПД під час напилювання ЕДП контактують з

холодною поверхнею підкладки і, кристалізуючись, зменшуються за розмірами.

Внаслідок цього у закристалізованих покриттях виникають істотні залишкові

напруження розтягу σ зал (табл. 7.2). Зокрема, у покритті, напиленому у дозвуко-

вому режимі, залишкові напруження розтягу першого роду підвищувалися від

16 до 115 МПа в міру підвищення вмісту Cr у шихті ПД від 6 до 17 мас.%.

Напилюванням у надзвуковому режимі вдалось трохи зменшити ці напруження.

Рівень залишкових напружень розтягу значною мірою визначається також

відмінностями різних фаз, що формуються у структурі покриттів, за їх

коефіцієнтами теплового розширення. Мартенситу як одного із фазових

-5
-1
складників покриттів властиве його найнижче значення (1,0 10 К ), а
аустеніту навпаки – найбільше (1,6 10 К ). Саме завдяки мартенситу як
-1
-5
