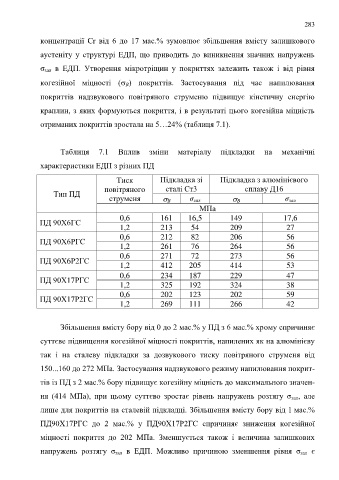

Page 283 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

283

концентрації Cr від 6 до 17 мас.% зумовлює збільшення вмісту залишкового

аустеніту у структурі ЕДП, що приводить до виникнення значних напружень

σ зал в ЕДП. Утворення мікротріщин у покриттях залежить також і від рівня

когезійної міцності ( В) покриттів. Застосування під час напилювання

покриттів надзвукового повітряного струменю підвищує кінетичну енергію

краплин, з яких формуються покриття, і в результаті цього когезійна міцність

отриманих покриттів зростала на 5…24% (таблиця 7.1).

Таблиця 7.1 Вплив зміни матеріалу підкладки на механічні

характеристики ЕДП з різних ПД

Тиск Підкладка зі Підкладка з алюмінієвого
повітряного сталі Ст3 сплаву Д16
Тип ПД
струменя  В σ зал  В σ зал
МПа
0,6 161 16,5 149 17,6
ПД 90Х6ГС
1,2 213 54 209 27
0,6 212 82 206 56
ПД 90Х6РГС
1,2 261 76 264 56
0,6 271 72 273 56
ПД 90Х6Р2ГС
1,2 412 205 414 53
0,6 234 187 229 47
ПД 90Х17РГС
1,2 325 192 324 38
0,6 202 123 202 59
ПД 90Х17Р2ГС
1,2 269 111 266 42

Збільшення вмісту бору від 0 до 2 мас.% у ПД з 6 мас.% хрому спричиняє

суттєве підвищення когезійної міцності покриттів, напилених як на алюмінієву

так і на сталеву підкладки за дозвукового тиску повітряного струменя від

150...160 до 272 МПа. Застосування надзвукового режиму напилювання покрит-

тів із ПД з 2 мас.% бору підвищує когезійну міцність до максимального значен-

ня (414 МПа), при цьому суттєво зростає рівень напружень розтягу σ зал, але

лише для покриттів на сталевій підкладці. Збільшення вмісту бору від 1 мас.%

ПД90Х17РГС до 2 мас.% у ПД90Х17Р2ГС спричиняє зниження когезійної

міцності покриття до 202 МПа. Зменшується також і величина залишкових

напружень розтягу σ зал в ЕДП. Можливо причиною зменшення рівня σ зал є
