Page 280 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

280

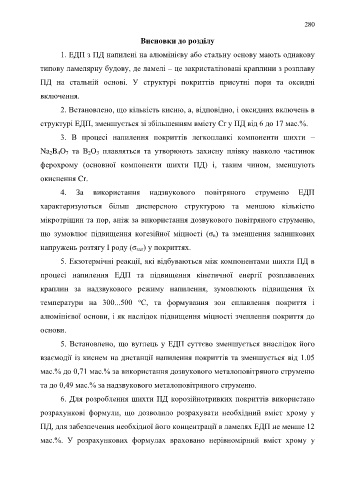

Висновки до розділу

1. ЕДП з ПД напилені на алюмінієву або стальну основу мають однакову

типову ламелярну будову, де ламелі – це закристалізовані краплини з розплаву

ПД на стальній основі. У структурі покриттів присутні пори та оксидні

включення.

2. Встановлено, що кількість кисню, а, відповідно, і оксидних включень в

структурі ЕДП, зменшується зі збільшенням вмісту Cr у ПД від 6 до 17 мас.%.

3. В процесі напилення покриттів легкоплавкі компоненти шихти –

Na 2B 4O 7 та В 2О 3 плавляться та утворюють захисну плівку навколо частинок

ферохрому (основної компоненти шихти ПД) і, таким чином, зменшують

окиснення Cr.

4. За використання надзвукового повітряного струменю ЕДП

характеризуються більш дисперсною структурою та меншою кількістю

мікротріщин та пор, аніж за використання дозвукового повітряного струменю,

що зумовлює підвищення когезійної міцності (σ в) та зменшення залишкових

напружень розтягу І роду (σ зал) у покриттях.

5. Екзотермічні реакції, які відбуваються між компонентами шихти ПД в

процесі напилення ЕДП та підвищення кінетичної енергії розплавлених

краплин за надзвукового режиму напилення, зумовлюють підвищення їх

о
температури на 300...500 С, та формування зон сплавлення покриття і
алюмінієвої основи, і як наслідок підвищення міцності зчеплення покриття до

основи.

5. Встановлено, що вуглець у ЕДП суттєво зменшується внаслідок його

взаємодії із киснем на дистанції напилення покриттів та зменшується від 1.05

мас.% до 0,71 мас.% за використання дозвукового металоповітряного струменю

та до 0,49 мас.% за надзвукового металоповітряного струменю.

6. Для розроблення шихти ПД корозійнотривких покриттів використано

розрахункові формули, що дозволило розрахувати необхідний вміст хрому у
ПД, для забезпечення необхідної його концентрації в ламелях ЕДП не менше 12

мас.%. У розрахункових формулах враховано нерівномірний вміст хрому у
