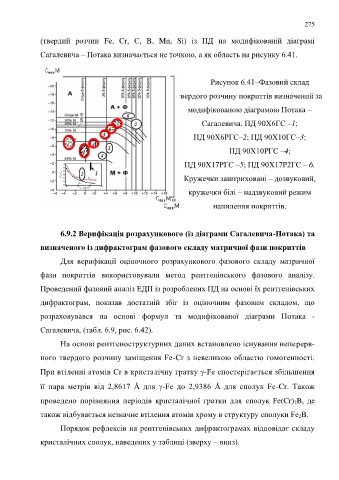

275

(твердий розчин Fe, Cr, С, B, Mn, Si) із ПД на модифікованій діаграмі

Сагалевича – Потака визначається не точкою, а як область на рисунку 6.41.

Рисунок 6.41–Фазовий склад

твердого розчину покриттів визначений за

модифікованою діаграмою Потака –

Сагалевича. ПД 90Х6ГС –1;

ПД 90Х6РГС–2; ПД 90Х10ГС–3;

ПД 90Х10PГС –4;

ПД 90Х17РГС –5; ПД 90Х17Р2ГС – 6.

Кружечки заштриховані – дозвуковий,

кружечки білі – надзвуковий режим

напилення покриттів.

6.9.2 Верифікація розрахункового (із діаграми Сагалевича-Потака) та

визначеного із дифрактограм фазового складу матричної фази покриттів

Для верифікації оціночного розрахункового фазового складу матричної

фази покриттів використовували метод рентгенівського фазового аналізу.

Проведений фазовий аналіз ЕДП із розроблених ПД на основі їх рентгенівських

дифрактограм, показав достатній збіг із оціночним фазовим складом, що

розраховувався на основі формул та модифікованої діаграми Потака -

Сагалевича, (табл. 6.9, рис. 6.42).

На основі рентгеноструктурних даних встановлено існування неперерв-

ного твердого розчину заміщення Fe-Cr з невеликою областю гомогенності.

При втіленні атомів Cr в кристалічну гратку -Fe спостерігається збільшення

її пара метрів від 2,8617 Å для -Fe до 2,9386 Å для сполук Fe-Cr. Також

проведено порівняння періодів кристалічної гратки для сполук Fe(Cr) 2B, де

також відбувається незначне втілення атомів хрому в структуру сполуки Fe 2B.

Порядок рефлексів на рентгенівських дифрактограмах відповідає складу

кристалічних сполук, наведених у таблиці (зверху – вниз).
