Page 274 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

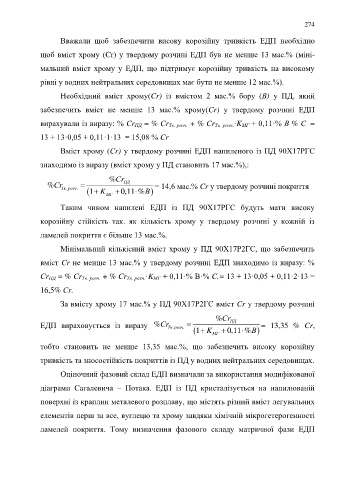

274

Вважали щоб забезпечити високу корозійну тривкість ЕДП необхідно

щоб вміст хрому (Cr) у твердому розчині ЕДП був не менше 13 мас.% (міні-

мальний вміст хрому у ЕДП, що підтримує корозійну тривкість на високому

рівні у водних нейтральних середовищах має бути не менше 12 мас.%).

Необхідний вміст хрому(Cr) із вмістом 2 мас.% бору (В) у ПД, який

забезпечить вміст не менше 13 мас.% хрому(Cr) у твердому розчині ЕДП

вирахували із виразу: % Cr ПД = % Cr Тв. розч. + % Cr Тв. розч.·K МГ + 0,11·% В % C =

13 + 13·0,05 + 0,11·1·13 = 15,08 % Cr

Вміст хрому (Cr) у твердому розчині ЕДП напиленого із ПД 90Х17РГС

знаходимо із виразу (вміст хрому у ПД становить 17 мас.%),:

%Cr
%Cr = ПД = 14,6 мас.% Cr у твердому розчині покриття
Тв .розч . )
+

(1 K МГ + 0,11 %В
Таким чином напилені ЕДП із ПД 90Х17РГС будуть мати високу

корозійну стійкість так. як кількість хрому у твердому розчині у кожній із
ламелей покриття є більше 13 мас.%.

Мінімальний кількісний вміст хрому у ПД 90Х17Р2ГС, що забезпечить

вміст Cr не менше 13 мас.% у твердому розчині ЕДП знаходимо із виразу: %

Cr ПД = % Cr Тв. розч. + % Cr Тв. розч.·K МГ + 0,11·% В·% C.= 13 + 13·0,05 + 0,11·2·13 =

16,5% Cr.

За вмісту хрому 17 мас.% у ПД 90Х17Р2ГС вміст Cr у твердому розчині

%Cr
ЕДП вираховується із виразу %Cr Тв .розч . = ПД = 13,35 % Cr,

+
(1 K МГ + 0,11 %В )
тобто становить не менше 13,35 мас.%, що забезпечить високу корозійну

тривкість та зносостійкість покриттів із ПД у водних нейтральних середовищах.

Оціночний фазовий склад ЕДП визначали за використання модифікованої

діаграми Сагалевича – Потака. ЕДП із ПД кристалізується на напилюваній

поверхні із краплин металевого розплаву, що містять різний вміст легувальних

елементів перш за все, вуглецю та хрому завдяки хімічній мікрогетерогенності

ламелей покриття. Тому визначення фазового складу матричної фази ЕДП
