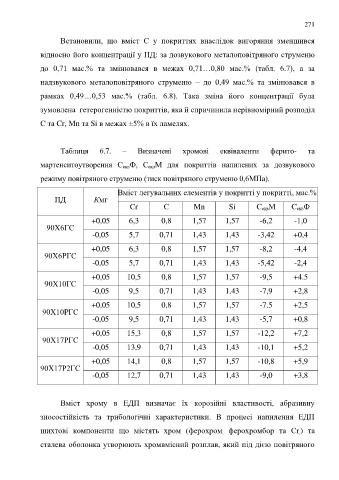

Page 271 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

271

Встановили, що вміст С у покриттях внаслідок вигоряння зменшився

відносно його концентрації у ПД: за дозвукового металоповітряного струменю

до 0,71 мас.% та змінювався в межах 0,71…0,80 мас.% (табл. 6.7), а за

надзвукового металоповітряного струменю – до 0,49 мас.% та змінювався в

рамках 0,49…0,53 мас.% (табл. 6.8). Така зміна його концентрації була

зумовлена гетерогенністю покриттів, яка й спричинила нерівномірний розподіл

С та Cr, Mn та Si в межах ±5% в їх ламелях.

Таблиця 6.7. – Визначені хромові еквіваленти ферито- та

мартенситоутворення C еквФ, C еквМ для покриттів напилених за дозвукового

режиму повітряного струменю (тиск повітряного струменю 0,6МПа).

Вміст легувальних елементів у покритті у покритті, мас.%
ПД Кмг
Cr С Mn Si C еквМ C еквФ

+0,05 6,3 0,8 1,57 1,57 -6,2 -1,0
90Х6ГС
-0,05 5,7 0,71 1,43 1,43 -3,42 +0,4

+0,05 6,3 0,8 1,57 1,57 -8,2 -4,4
90Х6РГС
-0,05 5,7 0,71 1,43 1,43 -5,42 -2,4

+0,05 10,5 0,8 1,57 1,57 -9,5 +4.5
90Х10ГС
-0,05 9,5 0,71 1,43 1.43 -7,9 +2,8

+0,05 10,5 0,8 1,57 1,57 -7.5 +2,5
90Х10PГС
-0,05 9,5 0,71 1,43 1,43 -5,7 +0,8

+0,05 15,3 0,8 1,57 1,57 -12,2 +7,2
90Х17РГС
-0,05 13,9 0,71 1,43 1,43 -10,1 +5,2

+0,05 14,1 0,8 1,57 1,57 -10,8 +5,9
90Х17Р2ГС
-0,05 12,7 0,71 1,43 1,43 -9,0 +3,8

Вміст хрому в ЕДП визначає їх корозійні властивості, абразивну

зносостійкість та трибологічні характеристики. В процесі напилення ЕДП

шихтові компоненти що містять хром (ферохром , ферохромбор та Cr ,) та

сталева оболонка утворюють хромвмісний розплав, який під дією повітряного
