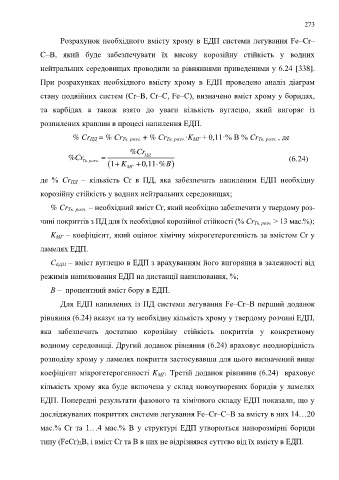

Page 273 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

273

Розрахунок необхідного вмісту хрому в ЕДП системи легування Fe–Cr–

C–B, який буде забезпечувати їх високу корозійну стійкість у водних

нейтральних середовищах проводили за рівняннями приведеними у 6.24 [338].

При розрахунках необхідного вмісту хрому в ЕДП проведено аналіз діаграм

стану подвійних систем (Cr–B, Cr–C, Fe–C), визначено вміст хрому у боридах,

та карбідах а також взято до уваги кількість вуглецю, який вигоряє із

розпилених краплин в процесі напилення ЕДП.

% Cr ПД = % Cr Тв. розч. + % Cr Тв. розч.·K МГ + 0,11·% В % Cr Тв. розч. , де

%Cr
%Cr = ПД (6.24)
.розч
.
Тв
+

(1 K МГ + 0,11 %В )
де % Cr ПД – кількість Cr в ПД, яка забезпечить напиленим ЕДП необхідну
корозійну стійкість у водних нейтральних середовищах;
% Cr Тв. розч. – необхідний вміст Cr, який необхідно забезпечити у твердому роз-

чині покриттів з ПД для їх необхідної корозійної стійкості (% Cr Тв. розч. > 13 мас.%);
K МГ – коефіцієнт, який оцінює хімічну мікрогетерогенність за вмістом Cr у

ламелях ЕДП.

С ЕДП – вміст вуглецю в ЕДП з врахуванням його вигоряння в залежності від

режимів напилювання ЕДП на дистанції напилювання, %;

В – процентний вміст бору в ЕДП.

Для ЕДП напилених із ПД системи легування Fe–Cr–В перший доданок

рівняння (6.24) вказує на ту необхідну кількість хрому у твердому розчині ЕДП,

яка забезпечить достатню корозійну стійкість покриттів у конкретному

водному середовищі. Другий доданок рівняння (6.24) враховує неоднорідність

розподілу хрому у ламелях покриття застосувавши для цього визначений вище

коефіцієнт мікрогетерогенності K МГ. Третій доданок рівняння (6.24) враховує

кількість хрому яка буде включена у склад новоутворених боридів у ламелях

ЕДП. Попередні результати фазового та хімічного складу ЕДП показали, що у

досліджуваних покриттях системи легування Fe–Cr–C–B за вмісту в них 14…20

мас.% Cr та 1…4 мас.% B у структурі ЕДП утворються нанорозмірні бориди

типу (FeCr) 2B, і вміст Cr та B в них не відрізнявся суттєво від їх вмісту в ЕДП.
