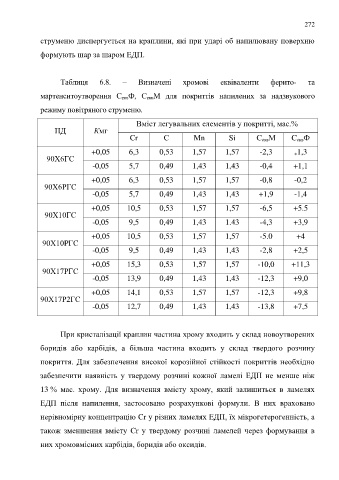

Page 272 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

272

струменю диспергується на краплини, які при ударі об напилювану поверхню

формують шар за шаром ЕДП.

Таблиця 6.8. – Визначені хромові еквіваленти ферито- та

мартенситоутворення C еквФ, C еквМ для покриттів напилених за надзвукового

режиму повітряного струменю.

Вміст легувальних елементів у покритті, мас.%
ПД Кмг
Cr С Mn Si C еквМ C еквФ

+0,05 6,3 0,53 1,57 1,57 -2,3 +1,3
90Х6ГС
-0,05 5,7 0,49 1,43 1,43 -0,4 +1,1

+0,05 6,3 0,53 1,57 1,57 -0,8 -0,2
90Х6РГС
-0,05 5,7 0,49 1,43 1,43 +1,9 -1,4

+0,05 10,5 0,53 1,57 1,57 -6,5 +5.5
90Х10ГС
-0,05 9,5 0,49 1,43 1.43 -4,3 +3,9

+0,05 10,5 0,53 1,57 1,57 -5.0 +4
90Х10PГС
-0,05 9,5 0,49 1,43 1,43 -2,8 +2,5

+0,05 15,3 0,53 1,57 1,57 -10,0 +11,3
90Х17РГС
-0,05 13,9 0,49 1,43 1,43 -12,3 +9,0

+0,05 14,1 0,53 1,57 1,57 -12,3 +9,8
90Х17Р2ГС
-0,05 12,7 0,49 1,43 1,43 -13,8 +7,5

При кристалізації краплин частина хрому входить у склад новоутворених

боридів або карбідів, а більша частина входить у склад твердого розчину

покриття. Для забезпечення високої корозійної стійкості покриттів необхідно

забезпечити наявність у твердому розчині кожної ламелі ЕДП не менше ніж

13 % мас. хрому. Для визначення вмісту хрому, який залишиться в ламелях

ЕДП після напилення, застосовано розрахункові формули. В них враховано

нерівномірну концентрацію Cr у різних ламелях ЕДП, їх мікрогетерогенність, а

також зменшення вмісту Cr у твердому розчині ламелей через формування в

них хромовмісних карбідів, боридів або оксидів.
