267

міжламелярні оксидні плівки ЕДП напилених надзвуковим струменем повітря

більш розплющені, що свідчить про більшу швидкість їх удару об напилювану

поверхню, що зумовлює їх інтенсивніше мікрозварювання між собою. Мікро-

структурним аналізом зафіксовано суттєво менше мікротріщин у структурі

ЕДП напилених надвуковим струменем повітря ніж дозвуковим. (рис. 6.35).

3
2 2

1 3

10 мкм 10 мкм
10 m
10 m

100 мкм 100 мкм

а б

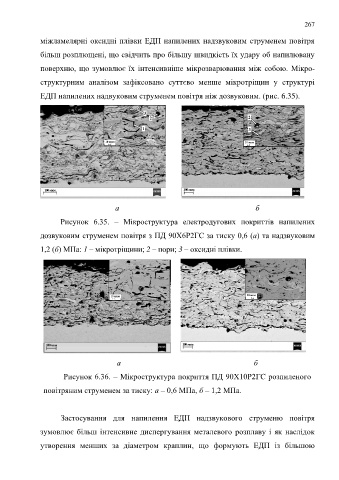

Рисунок 6.35. – Мікроструктура електродугових покриттів напилених

дозвуковим струменем повітря з ПД 90Х6Р2ГС за тиску 0,6 (а) та надзвуковим

1,2 (б) МПа: 1 – мікротріщини; 2 – пори; 3 – оксидні плівки.

10 m
10 мкм
10 m 10 мкм

100 мкм 100 мкм

а б

Рисунок 6.36. – Мікроструктура покриття ПД 90Х10Р2ГС розпиленого

повітряним струменем за тиску: а – 0,6 МПа, б – 1,2 МПа.

Застосування для напилення ЕДП надзвукового струменю повітря

зумовлює більш інтенсивне диспергування металевого розплаву і як наслідок

утворення менших за діаметром краплин, що формують ЕДП із більшою
