Page 262 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

262

спостерігаються включення оксидних фаз легованих кремнієм, марганцем,

хромом та залізом (рис. 6.29).

Спектр
Спектр
Спектр

20 мкм 10 мкм 20 мкм

Елемент Мас.% Ат.% Елемент Мас.% Ат.% Елемент Мас.% Ат.%

O 20,16 39,53 O 27,16 46,26 O 14,64 30,53
Al 2,93 3,41 Na 1,37 1,63 Si 29,99 35,62
Si 24,17 27,01 Si 34,81 33,77 Cr 12,09 7,76
Cr 7,30 4,41 Cr 10,78 5,65 Mn 24,14 14,66
Mn 12,30 7,02 Mn 9,13 4,53 Fe 19,14 11,43
Fe 33,14 18,62 Fe 16,75 8,16 Всього 100,00
Всього 100,00 Всього 100,00

а б в

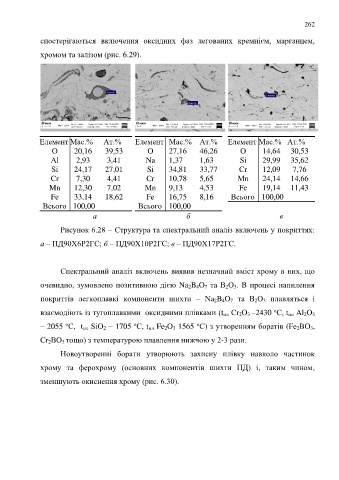

Рисунок 6.28 – Структура та спектральний аналіз включень у покриттях:

а – ПД90Х6Р2ГС; б – ПД90Х10Р2ГС; в – ПД90Х17Р2ГС.

Спектральний аналіз включень виявив незначний вміст хрому в них, що

очевидно, зумовлено позитивною дією Na 2B 4O 7 та В 2О 3. В процесі напилення
покриттів легкоплавкі компоненти шихти – Na 2B 4O 7 та В 2О 3 плавляться і

о
взаємодіють із тугоплавкими оксидними плівками (t пл Сr 2O 3 –2430 С, t пл Al 2O 3
– 2055 С, t пл SiO 2 – 1705 С, t пл Fe 2O 3 1565 С) з утворенням боратів (Fe 2BO 3,
о
о
о
Cr 2ВO 3 тощо) з температурою плавлення нижчою у 2-3 рази.

Новоутворенні борати утворюють захисну плівку навколо частинок

хрому та ферохрому (основних компонентів шихти ПД) і, таким чином,

зменшують окиснення хрому (рис. 6.30).
