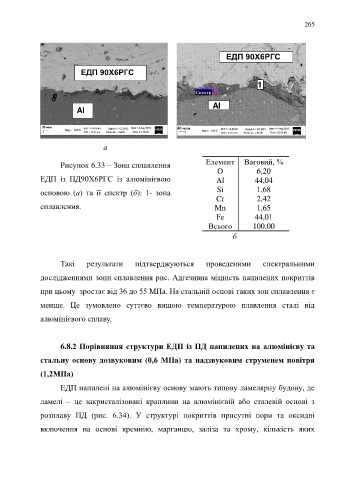

Page 265 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

265

ЕДП 90Х6РГС

ЕДП 90Х6РГС ЕДП 90Х6РГС

1
Спектр
Al
Al Al

20 мкм 20 мкм
40 мкм

а

Елемент Ваговий, %
Рисунок 6.33 – Зона сплавлення
O 6,20
ЕДП із ПД90Х6РГС із алюмінієвою Al 44,04

основою (а) та її спектр (б): 1- зона Si 1,68
Cr 2,42
сплавлення. Mn 1,65

Fe 44,01
Всього 100,00
б

Такі результати підтверджуються проведеними спектральними

дослідженнями зони сплавлення рис. Адгезивна міцність напилених покриттів

при цьому зростає від 36 до 55 МПа. На стальній основі таких зон сплавлення є

менше. Це зумовлено суттєво вищою температурою плавлення сталі від

алюмінієвого сплаву.

6.8.2 Порівняння структури ЕДП із ПД напилених на алюмінієву та

стальну основу дозвуковим (0,6 МПа) та надзвуковим струменем повітря

(1,2МПа)

ЕДП напилені на алюмінієву основу мають типову ламелярну будову, де

ламелі – це закристалізовані краплини на алюмінієвій або сталевій основі з

розплаву ПД (рис. 6.34). У структурі покриттів присутні пори та оксидні

включення на основі кремнію, марганцю, заліза та хрому, кількість яких
