Page 264 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

264

поодинокі мікротріщини, що може свідчити про більші напруження розтягу

першого роду у покритті напиленого на сталь ніж на алюмінієву основу.

100 мкм 100 мкм

а б

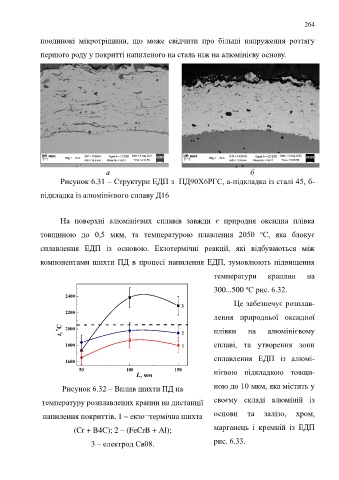

Рисунок 6.31 – Структури ЕДП з ПД90Х6РГС, а-підкладка із сталі 45, б-

підкладка із алюмінієвого сплаву Д16

На поверхні алюмінієвих сплавів завжди є природня оксидна плівка

товщиною до 0,5 мкм, та температурою плавлення 2050 С, яка блокує
о

сплавлення ЕДП із основою. Екзотермічні реакції, які відбуваються між
компонентами шихти ПД в процесі напилення ЕДП, зумовлюють підвищення

температури краплин на

о
300...500 С рис. 6.32.
2400
Це забезпечує розплав-
3
2200
лення природньої оксидної
t, o C 2000 2 плівки на алюмінієвому

1800 1 сплаві, та утворення зони

сплавлення ЕДП із алюмі-
1600
50 100 150 нієвою підкладкою товщи-
L, мм

Рисунок 6.32 – Вплив шихти ПД на ною до 10 мкм, яка містить у

температуру розплавлених крапин на дистанції своєму складі алюміній із

напилення покриттів, 1 – екзо¬термічна шихта основи та залізо, хром,

(Cr + B4C); 2 – (FeCrB + Al); марганець і кремній із ЕДП

3 – електрод Св08. рис. 6.33.
