Page 259 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

259

Спектр Спектр
Спектр
Спектр

100 мкм 100 мкм 100 мкм

Елемент Мас.% Ат.% Елемент Мас.% Ат.% Елемент Мас.% Ат.%
O 0,93 3,13 O 0,89 3,00 O 0,43 1,44
Si 1,50 2,87 Si 2,20 4,26 Si 1,42 2,72
Cr 5,23 5,39 Cr 9,00 9,39 Cr 14,48 15,01
Mn 1,22 1,18 Mn 0,82 0,81 Mn 0,93 0,91
Fe 91,12 87,43 Fe 87,09 82,54 Fe 82,74 79,92
Всього 100,00 Всього 100,00 Всього 100,00
а б в

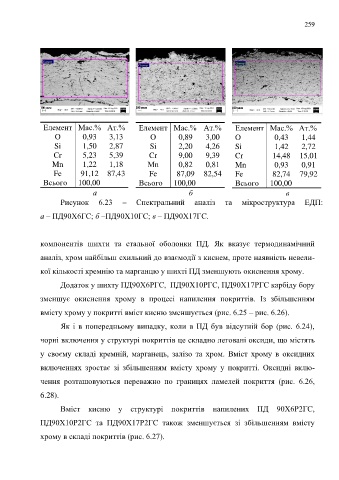

Рисунок 6.23 – Спектральний аналіз та мікроструктура ЕДП:
а – ПД90Х6ГС; б –ПД90Х10ГС; в – ПД90Х17ГС.

компонентів шихти та стальної оболонки ПД. Як вказує термодинамічний

аналіз, хром найбільш схильний до взаємодії з киснем, проте наявність невели-
кої кількості кремнію та марганцю у шихті ПД зменшують окиснення хрому.

Додаток у шихту ПД90Х6РГС, ПД90Х10РГС, ПД90Х17РГС карбіду бору
зменшує окиснення хрому в процесі напилення покриттів. Із збільшенням

вмісту хрому у покритті вміст кисню зменшується (рис. 6.25 – рис. 6.26).
Як і в попередньому випадку, коли в ПД був відсутній бор (рис. 6.24),

чорні включення у структурі покриттів це складно леговані оксиди, що містять

у своєму складі кремній, марганець, залізо та хром. Вміст хрому в оксидних

включеннях зростає зі збільшенням вмісту хрому у покритті. Оксидні вклю-

чення розташовуються переважно по границях ламелей покриття (рис. 6.26,

6.28).

Вміст кисню у структурі покриттів напилених ПД 90Х6Р2ГС,

ПД90Х10Р2ГС та ПД90Х17Р2ГС також зменшується зі збільшенням вмісту

хрому в складі покриттів (рис. 6.27).
