Page 254 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

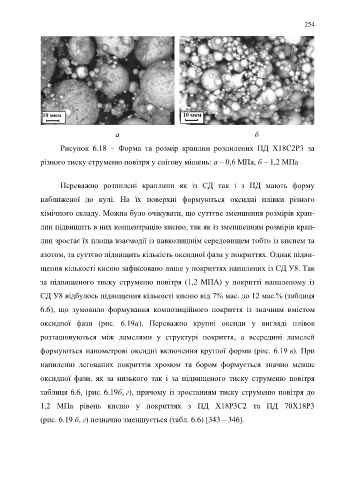

254

а б

Рисунок 6.18 – Форма та розмір краплин розпилених ПД Х18С2Р3 за
різного тиску струменю повітря у снігову мішень: а – 0,6 МПа, б – 1,2 МПа

Переважно розпилені краплини як із СД так і з ПД мають форму

наближеної до кулі. На їх поверхні формуються оксидні плівки різного

хімічного складу. Можна було очікувати, що суттєве зменшення розмірів крап-

лин підвищить в них концентрацію кисню, так як із зменшенням розмірів крап-

лин зростає їх площа взаємодії із навколишнім середовищем тобто із киснем та

азотом, та суттєво підвищить кількість оксидної фази у покриттях. Однак підви-

щення кількості кисню зафіксовано лише у покриттях напилених із СД У8. Так

за підвищеного тиску струменю повітря (1,2 МПА) у покритті напиленому із

СД У8 відбулось підвищення кількості кисню від 7% мас. до 12 мас.% (таблиця

6.6), що зумовило формування композиційного покриття із значним вмістом

оксидної фази (рис. 6.19а). Переважно крупні оксиди у вигляді плівок

розташовуються між ламелями у структурі покриття, а всередині ламелей

формуються нанометрові оксидні включення круглої форми (рис. 6.19 в). При

напиленні легованих покриттів хромом та бором формується значно менше

оксидної фази, як за низького так і за підвищеного тиску струменю повітря

таблиця 6.6, (рис. 6.19б, г), причому із зростанням тиску струменю повітря до

1,2 МПа рівень кисню у покриттях з ПД Х18Р3С2 та ПД 70Х18Р3

(рис. 6.19 б, г) незначно зменшується (табл. 6.6) [343 – 346].
