Page 251 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

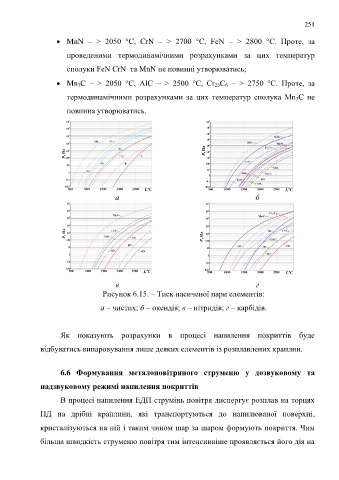

251

• MnN – > 2050 °С, CrN – > 2700 °С, FeN – > 2800 °С. Проте, за

проведеними термодинамічними розрахунками за цих температур

сполуки FeN CrN та MnN не повинні утворюватись;

• Mn 3C – > 2050 °С, AlC – > 2500 °С, Cr 23C 6 – > 2750 °С. Проте, за

термодинамічними розрахунками за цих температур сполука Mn 3C не

повинна утворюватись.

а б

в г

Рисунок 6.15. – Тиск насиченої пари елементів:
а – чистих; б – оксидів; в – нітридів; г – карбідів.

Як показують розрахунки в процесі напилення покриттів буде

відбуватись випаровування лише деяких елементів із розплавлених краплин.

6.6 Формування металоповітряного струменю у дозвуковому та

надзвуковому режимі напилення покриттів

В процесі напилення ЕДП струмінь повітря диспергує розплав на торцях

ПД на дрібні краплини, які транспортуються до напилюваної поверхні,

кристалізуються на ній і таким чином шар за шаром формують покриття. Чим

більша швидкість струменю повітря тим інтенсивніше проявляється його дія на
