збільшує їх рідкотекучість та зменшує розмір диспергованих краплин як із СД
так і з ПД (рис. 6.17 б, г) [ 344].
а б
в г

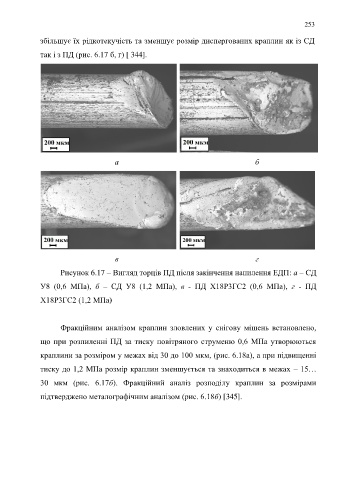

Рисунок 6.17 – Вигляд торців ПД після закінчення напилення ЕДП: а – СД
У8 (0,6 МПа), б – СД У8 (1,2 МПа), в - ПД Х18Р3ГС2 (0,6 МПа), г - ПД
Х18Р3ГС2 (1,2 МПа)
Фракційним аналізом краплин зловлених у снігову мішень встановлено,
що при розпиленні ПД за тиску повітряного струменю 0,6 МПа утворюються
краплини за розміром у межах від 30 до 100 мкм, (рис. 6.18а), а при підвищенні
тиску до 1,2 МПа розмір краплин зменшується та знаходиться в межах – 15…
30 мкм (рис. 6.17б). Фракційний аналіз розподілу краплин за розмірами
підтверджено металографічним аналізом (рис. 6.18б) [345].
