249

а б

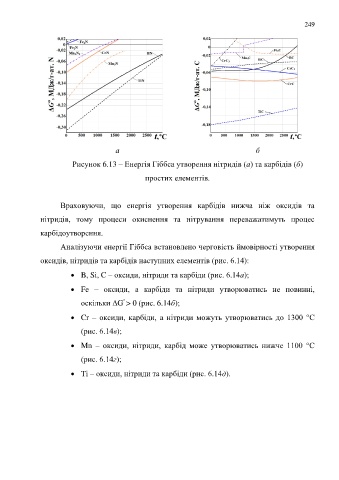

Рисунок 6.13 – Енергія Гіббса утворення нітридів (а) та карбідів (б)

простих елементів.

Враховуючи, що енергія утворення карбідів нижча ніж оксидів та

нітридів, тому процеси окиснення та нітрування переважатимуть процес

карбідоутворення.

Аналізуючи енергії Гіббса встановлено черговість ймовірності утворення

оксидів, нітридів та карбідів наступних елементів (рис. 6.14):

• B, Si, C – оксиди, нітриди та карбіди (рис. 6.14а);

• Fe – оксиди, а карбіди та нітриди утворюватись не повинні,

оскільки ΔG > 0 (рис. 6.14б);
º

• Cr – оксиди, карбіди, а нітриди можуть утворюватись до 1300 °С

(рис. 6.14в);

• Mn – оксиди, нітриди, карбід може утворюватись нижче 1100 °С

(рис. 6.14г);

• Ti – оксиди, нітриди та карбіди (рис. 6.14д).
