245

структури покриттів та ізобарно-ізотермічний потенціал утворення оксидів

(рис. 6.11).

Як видно із таблиці 6.4

найвищу ймовірність протікання має

реакція утворення оксидів алюмінію.

Проте експериментальні досліджен-

ня показують, що, внаслідок щільної

оксидної плівки на поверхні розплав-

леного Al, краплини Al менш інтен-

сивно окиснюються, ніж краплини

Ті, який не утворює щільної оксидної

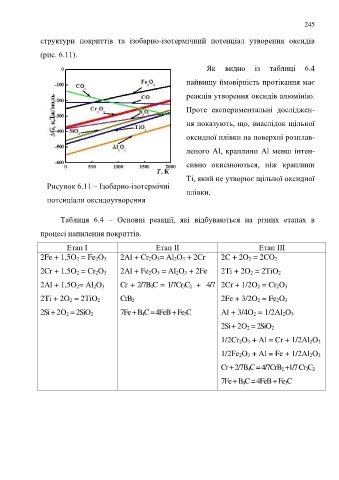

Рисунок 6.11 – Ізобарно-ізотермічні
плівки.
потенціали оксидоутворення

Таблиця 6.4 – Основні реакції, які відбуваються на різних етапах в

процесі напилення покриттів.

Етап І Етап ІІ Етап ІІІ
2Fe + 1,5O 2 = Fe 2O 3 2Al + Cr 2O 3= Al 2O 3 + 2Cr 2C + 2O 2 = 2CO 2

2Cr + 1,5O 2 = Cr 2O 3 2Al + Fe 2O 3 = Al 2O 3 + 2Fe 2Ti + 2O 2 = 2TiO 2

2Al + 1,5O 2= Al 2O 3 Cr + 2/7B 4C = 1/7Cr 3C 2 + 4/7 2Cr + 1/2O 2 = Cr 2O 3

2Ti + 2O 2 = 2TiO 2 CrB 2 2Fe + 3/2O 2 = Fe 2O 3

2Si + 2O 2 = 2SiO 2 7Fe + B 4C = 4FeB + Fe 3C Al + 3/4O 2 = 1/2Al 2O 3

2Si + 2O 2 = 2SiO 2

1/2Cr 2O 3 + Al = Cr + 1/2Al 2O 3

1/2Fe 2O 3 + Al = Fe + 1/2Al 2O 3

Cr + 2/7B 4C = 4/7CrB 2 +1/7 Cr 3C 2
7Fe + B 4C = 4FeB + Fe 3C
