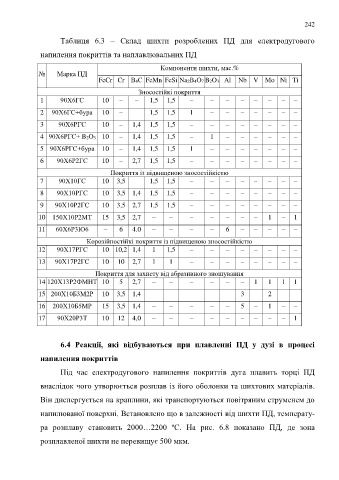

Page 242 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

242

Таблиця 6.3 – Склад шихти розроблених ПД для електродугового

напилення покриттів та наплавлювальних ПД

Компоненти шихти, мас.%
№ Марка ПД
FeCr Cr В4С FeMn FeSi Na2B4O7 B2O3 Al Nb V Mo Ni Ti
Зносостійкі покриття
1 90Х6ГС 10 – – 1,5 1,5 – – – – – – – –

2 90Х6ГС+бура 10 – 1,5 1,5 1 – – – – – – –
3 90Х6РГС 10 – 1,4 1,5 1,5 – – – – – – – –

4 90Х6РГС+ B2O3 10 – 1,4 1,5 1,5 – 1 – – – – – –

5 90Х6РГС+бура 10 – 1,4 1,5 1,5 1 – – – – – – –
6 90Х6Р2ГС 10 – 2,7 1,5 1,5 – – – – – – – –

Покриття із підвищеною зносостійкістю
7 90Х10ГС 10 3,5 1,5 1,5 – – – – – – – –

8 90Х10РГС 10 3,5 1,4 1,5 1,5 – – – – – – – –
9 90Х10Р2ГС 10 3,5 2,7 1,5 1,5 – – – – – – – –

10 150Х10Р2МТ 15 3,5 2,7 – – – – – – – 1 – 1
11 60Х6Р3Ю6 – 6 4.0 – – – – 6 – – – – –

Корозійностійкі покриття із підвищеною зносостійкістю
12 90Х17РГС 10 10,2 1,4 1 1,5 – – – – – – – –
13 90Х17Р2ГС 10 10 2,7 1 1 – – – – – – – –

Покриття для захисту від абразивного зношування
14 120Х13Р2ФМНТ 10 5 2,7 – – – – – – 1 1 1 1

15 200Х10Б3М2Р 10 3,5 1,4 – – – – – 3 – 2 – –
16 200Х10Б5МР 15 3,5 1,4 – – – – – 5 – 1 – –

17 90Х20Р3Т 10 12 4,0 – – – – – – – – – 1

6.4 Реакції, які відбуваються при плавленні ПД у дузі в процесі

напилення покриттів

Під час електродугового напилення покриттів дуга плавить торці ПД

внаслідок чого утворюється розплав із його оболонки та шихтових матеріалів.

Він диспергується на краплини, які транспортуються повітряним струменем до

напилюваної поверхні. Встановлено що в залежності від шихти ПД, температу-

ра розплаву становить 2000…2200 ºС. На рис. 6.8 показано ПД, де зона

розплавленої шихти не перевищує 500 мкм.
