Page 281 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

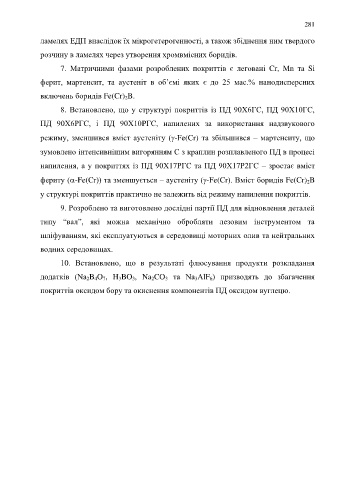

281

ламелях ЕДП внаслідок їх мікрогетерогенності, а також збіднення ним твердого

розчину в ламелях через утворення хромвмісних боридів.

7. Матричними фазами розроблених покриттів є леговані Cr, Mn та Si

ферит, мартенсит, та аустеніт в об’ємі яких є до 25 мас.% нанодисперсних

включень боридів Fe(Cr) 2B.

8. Встановлено, що у структурі покриттів із ПД 90Х6ГС, ПД 90Х10ГС,

ПД 90Х6РГС, і ПД 90Х10PГС, напилених за використання надзвукового

режиму, зменшився вміст аустеніту (-Fe(Cr) та збільшився – мартенситу, що

зумовлено інтенсивнішим вигорянням С з краплин розплавленого ПД в процесі

напилення, а у покриттях із ПД 90X17PГС та ПД 90X17P2ГС – зростає вміст

фериту (-Fe(Cr)) та зменшується – аустеніту (-Fe(Cr). Вміст боридів Fe(Cr) 2B

у структурі покриттів практично не залежить від режиму напилення покриттів.

9. Розроблено та виготовлено дослідні партії ПД для відновлення деталей

типу “вал”, які можна механічно обробляти лезовим інструментом та

шліфуванням, які експлуатуються в середовищі моторних олив та нейтральних

водних середовищах.

10. Встановлено, що в результаті флюсування продукти розкладання

додатків (Na 2B 4O 7, H 3BO 3, Na 2CO 3 та Na 3AlF 6) призводять до збагачення

покриттів оксидом бору та окиснення компонентів ПД оксидом вуглецю.
