Page 291 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

291

Таблиця 7.5 – Вплив вмісту B у ПД з 6 мас.% Cr на характеристики

міцності напилених за різних тисків повітряного струменю ЕДП

Марка ПД Тиск струменю повітря, МПа  зал, МПа  В, МПа
0,6 16 160
ПД 90Х6ГС
1,2 55 215
0,6 80 210
ПД 90Х6РГС
1,2 75 260
0,6 70 270
ПД 90Х6Р2ГС
1,2 208 410

Тоді як застосування надзвукового режиму напилювання покриттів із ПД

з 2 мас.% B підвищує їх когезійну міцність до максимального значення –
410 МПа, але залишкові напруження розтягу І роду водночас також відчутно

зростають.
Наявність бору у покриттях суттєво підвищує параметр σ зал/σ В. Особливо

це помітно за наявності у ПД 6 мас.% Cr та 2 мас.% B. Однак такі значення
параметру σ зал/σ В є ще далекими до критичного значення, за якого у покритті

виникатимуть мікротріщини, що спричинятимуть руйнування покриття

(рис. 7.5).

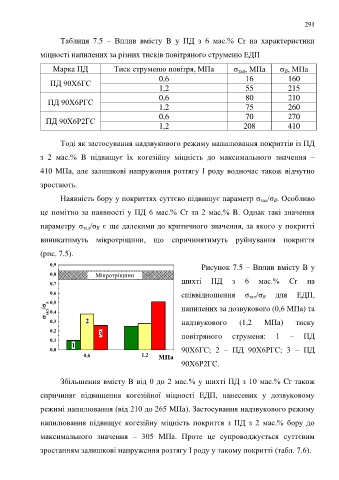

0,9 Рисунок 7.5 – Вплив вмісту B у

0,8 Мікротріщини
0,7 шихті ПД з 6 мас.% Cr на
0,6 співвідношення σ зал/σ В для ЕДП,
 зал / в 0,5 напилених за дозвукового (0,6 МПа) та
0,4
0,3 2 надзвукового (1,2 МПа) тиску
0,2
3 повітряного струменя: 1 – ПД
0,1
1
0,0 90Х6ГС; 2 – ПД 90Х6РГС; 3 – ПД
0,6 1,2 МПа
90Х6Р2ГС.

Збільшення вмісту B від 0 до 2 мас.% у шихті ПД з 10 мас.% Cr також

спричиняє підвищення когезійної міцності ЕДП, нанесених у дозвуковому

режимі напилювання (від 210 до 265 МПа). Застосування надзвукового режиму

напилювання підвищує когезійну міцність покриття з ПД з 2 мас.% бору до

максимального значення – 305 МПа. Проте це супроводжується суттєвим

зростанням залишкові напруження розтягу І роду у такому покритті (табл. 7.6).
