Page 290 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ

290

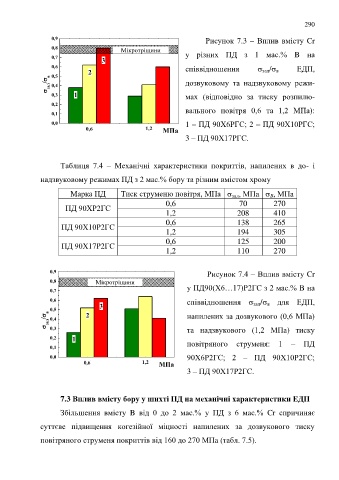

0,9 Рисунок 7.3 – Вплив вмісту Cr
0,8 Мікротріщини
0,7 у різних ПД з 1 мас.% B на
3
0,6 співвідношення  зал/ в ЕДП,
2
0,5
 зал / в 0,4 дозвуковому та надзвуковому режи-

0,3 1 мах (відповідно за тиску розпилю-
0,2
вального повітря 0,6 та 1,2 МПа):
0,1
0,0 1 – ПД 90Х6РГС; 2 – ПД 90Х10РГС;
0,6 1,2 МПа
3 – ПД 90Х17РГС.

Таблиця 7.4 – Механічні характеристики покриттів, напилених в до- і

надзвуковому режимах ПД з 2 мас.% бору та різним вмістом хрому

Марка ПД Тиск струменю повітря, МПа  зал, МПа  В, МПа
0,6 70 270
ПД 90ХР2ГС
1,2 208 410
0,6 138 265
ПД 90Х10Р2ГС
1,2 194 305
0,6 125 200
ПД 90Х17Р2ГС
1,2 110 270

0,9 Рисунок 7.4 – Вплив вмісту Cr
0,8 Мікротріщини
0,7 у ПД90(Х6…17)Р2ГС з 2 мас.% B на
0,6 співвідношення  зал/ в для ЕДП,
3
0,5
 зал / в 0,4 2 напилених за дозвукового (0,6 МПа)

0,3
та надзвукового (1,2 МПа) тиску
0,2 1
0,1 повітряного струменя: 1 – ПД
0,0 90Х6Р2ГС; 2 – ПД 90Х10Р2ГС;
0,6 1,2 МПа

3 – ПД 90Х17Р2ГС.

7.3 Вплив вмісту бору у шихті ПД на механічні характеристики ЕДП

Збільшення вмісту B від 0 до 2 мас.% у ПД з 6 мас.% Cr спричиняє
суттєве підвищення когезійної міцності напилених за дозвукового тиску

повітряного струменя покриттів від 160 до 270 МПа (табл. 7.5).
